NMS 100/200B NMS 100/200B

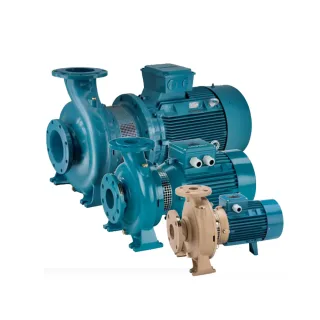

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ NM и NMS 100

Консольно-моноблочные насосы NM и NMS 100 - это консольные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к рабочему колесу. Диаметр выходного патрубка в этой серии 100 мм. Данные насосы, как и обычные консольные насосы, предназначены для перекачивания в стационарных условиях чистой воды и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 300 м3/ч

• Напор до 91 м

ПРИМЕНЕНИЕ

• Водоснабжение

• Подача воды под давлением

• Орошение

• Циркуляция воды

• Моечные установки

• Противопожарные установки

• Промышленность

• Сельское хозяйство

• Фонтаны

• Теплоснабжение

• В установках кондиционирования

• В установках охлаждения

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Уплотнение вала - одинарное торцовое уплотнение – уголь/керамика/NBR.

• Корпус насоса с фланцевыми патрубками – чугун.

• Крышка корпуса NMS и соединительная часть NM и NMS – чугун.

• Рабочее колесо – латунь.

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP54. Трехфазный двигатель высокого класса эффективности IE2

  • 230/400 В – 50 Гц (до 3 кВт)

  • 400/690 В – 50 Гц (от 4 кВт)

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 7 м

• Температура жидкости от -10°С до +90°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса: 10 бар

• Непрерывный режим эксплуатации (S1)

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСНОГО АГРЕГАТА

NM 100/200D/A

• NM – серия насосных агрегатов

• 100 – диаметр напорного выходного патрубка насоса, мм

• 200 – номинальный диаметр рабочего колеса, дм

• D – обточка рабочего колеса

ТАБЛИЦА ЗАМЕНЯЕМОСТИ КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСОВ

Гарантия, мес.: 12 • Двигатель: 37.0/3000 кВт/об.мин. • Подача: 108.0-300.0.0 м3/ч • Напор: 54.0-32.0.0 м • Габариты: 1057х360х480 мм • Вх. патрубок: 125.0 мм
