C 22E* C 22E*

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ C

Консольно-моноблочные насосы C - это консольные насосы горизонтального одноступенчатого типа для загрязненной воды, с односторонним подводом жидкости к открытому рабочему колесу. Данные насосы предназначены для перекачивания загрязненной воды и эмульсий с частицами до 4 мм и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

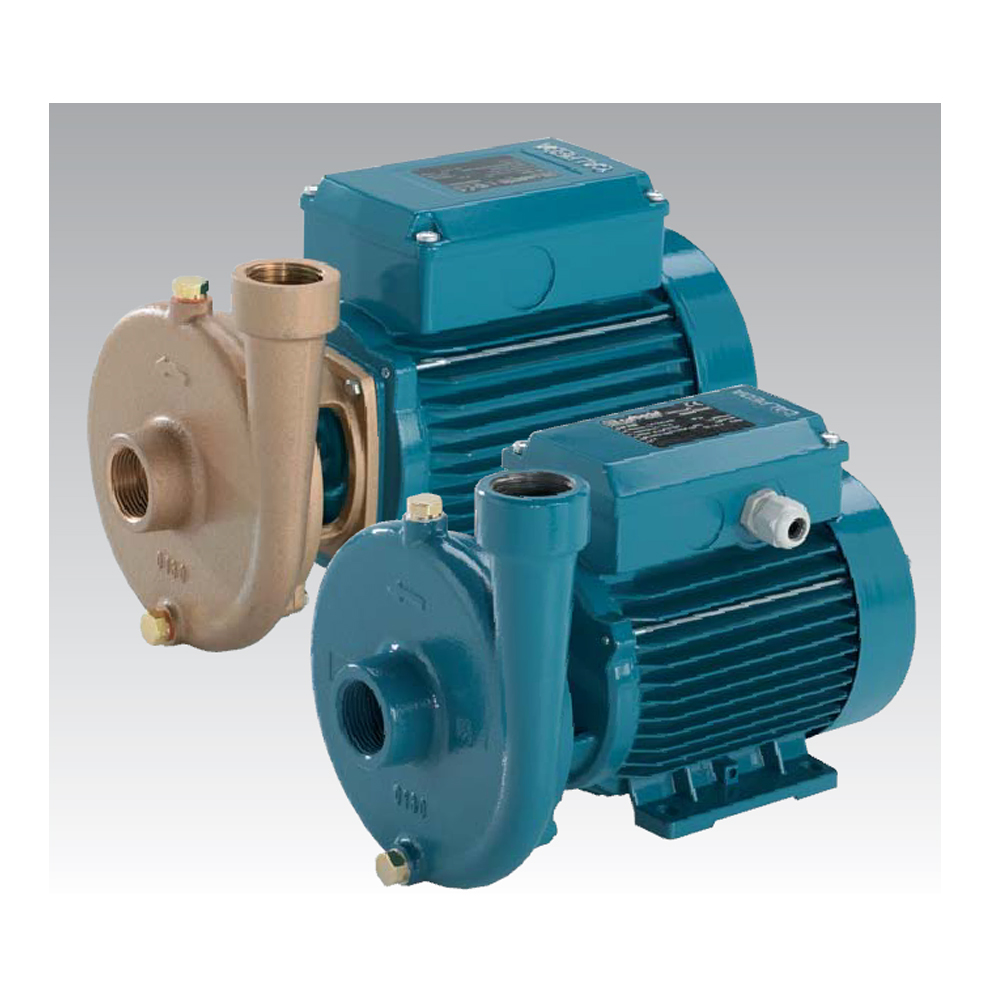

Возможно исполнение проточной части из чугуна или из бронзы. Бронза используется, например, для морской воды.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 15 м3/ч

• Напор до 22,4 м

ПРИМЕНЕНИЕ

• Для перекачивания загрязненной воды и эмульсий с частицами до 4 мм

• Циркуляция загрязненной воды и эмульсий на производстве

• Промышленность

• Сельское хозяйство

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Уплотнение вала - одинарное торцовое уплотнение – уголь/керамика/NBR.

• Корпус насоса с резьбовыми раструбами - чугун.

• Соединительная часть – чугун.

• Рабочее колесо – латунь.

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP54. Трехфазный двигатель высокого класса эффективности IE2 – 230/400 В или 400/690 В – 50 Гц. Однофазный двигатель 230 В с термозащитным устройством.

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 8 м

• Температура жидкости от -10°С до +90°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса: 6 бар

• Непрерывный режим эксплуатации (S1)

Гарантия, мес.: 12 • Двигатель: 0.55/3000 кВт/об.мин. • Подача: 1.5-6.6 м3/ч • Напор: 20.5-12.0 м • Габариты: 263х149х173 мм • Вх. патрубок: 25 мм
