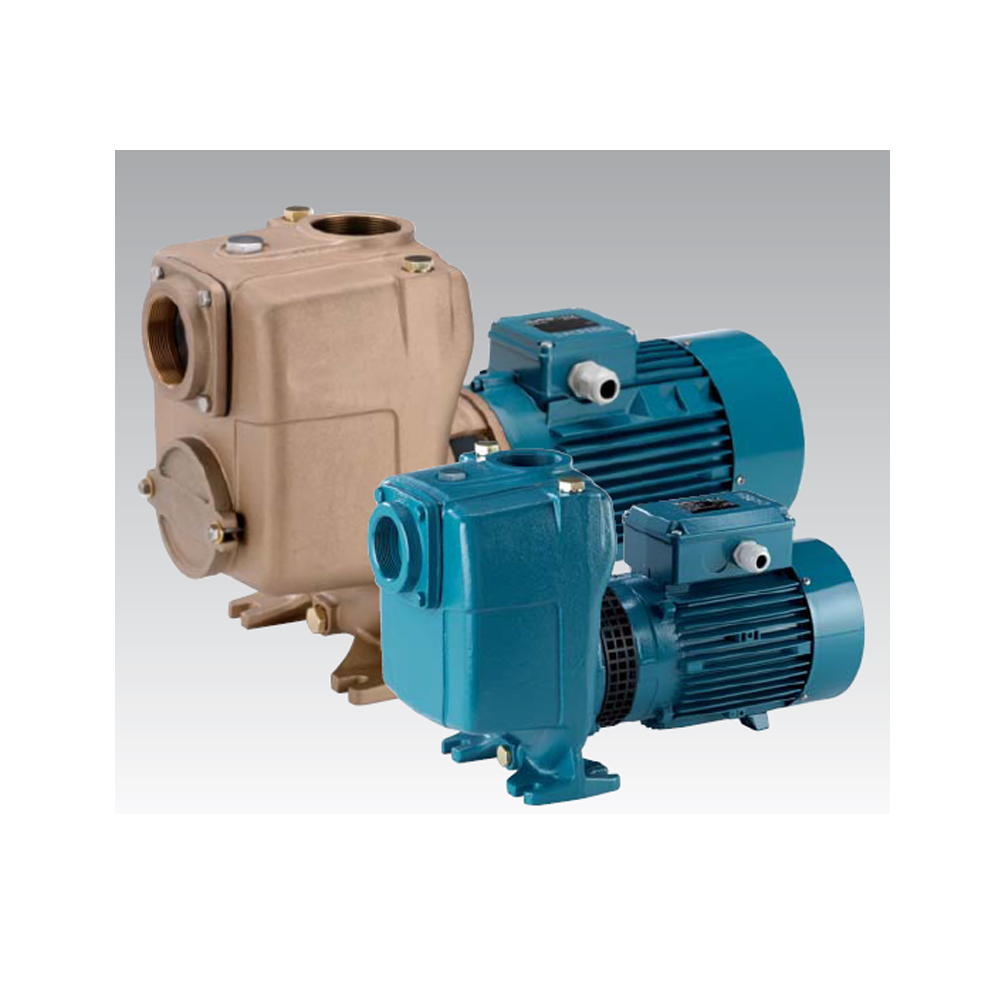

A 65-150A/B A 65-150A/B

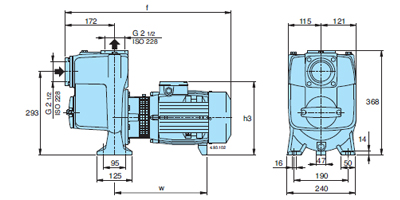

A 65 A 65-150A/B - размеры и схема

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ A 65

Консольно-моноблочные насосы A 65 - это самовсасывающие консольные насосы горизонтального одноступенчатого типа для грязной воды, с односторонним подводом жидкости к открытому рабочему колесу. Диаметр входного и выходного патрубка в этой серии 65 мм. Данные насосы предназначены для перекачивания грязной воды с частицами до 15 мм и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

Возможно исполнение проточной части из чугуна или из бронзы. Бронза используется, например, для морской воды.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 57 м3/ч

• Напор до 29 м

ПРИМЕНЕНИЕ

• Для откачки грязной воды с частицами до 15 мм

• Моечные установки

• Для дренажа ванн или канав (самовсасывание)

• Циркуляция загрязненной воды на производстве

• Промышленность

• Сельское хозяйство

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Уплотнение вала - одинарное торцовое уплотнение – уголь/керамика/NBR.

• Встроенный обратный клапан.

• Корпус насоса с резьбовыми раструбами - чугун.

• Соединительная часть – чугун.

• Рабочее колесо – чугун.

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP54. Трехфазный двигатель высокого класса эффективности IE2 – 230/400 В или 400/690 В – 50 Гц.

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Самовсасывание до 7 м

• Температура жидкости от -10°С до +90°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса: 6 бар

• Непрерывный режим эксплуатации (S1)

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСНОГО АГРЕГАТА

A 65-150C/B

A – серия насосных агрегатов

65 – диаметр всасывающего и  выходного патрубка насоса, мм

150 – номинальный диаметр рабочего колеса, мм

C – обточка рабочего колеса

Гарантия, мес.: 12 • Двигатель: 4.0/3000 кВт/об.мин. • Подача: 15.0-57.0 м3/ч • Напор: 29.0-11.0 м • Габариты: 595х240х369 мм • Вх. патрубок: 65 мм
