NM 32/12A NM 32/12AE

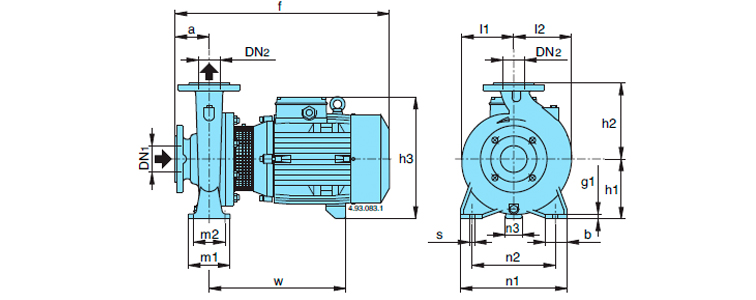

Насосы серии NM 32 (тип 1) NM 32/12AE - размеры и схема

ТИП NM

ПАТРУБКИ

РАЗМЕРЫ, мм

ВЕС, кг

DN1

DN2

а

f

h1

h2

h3

m1

m2

n1

n2

n3

z

b

s

l1

l2

w

g1

NM 32/12SE-AE-DE-FE

50

32

80

405

112

140

240

100

70

190

140

37

-

50

14

93

97

245

12

27-25-24-24

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ NM 32

Консольно-моноблочные насосы NM 32 - это консольные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к рабочему колесу. Диаметр выходного патрубка в этой серии 32 мм. Данные насосы, как и обычные консольные насосы, предназначены для перекачивания в стационарных условиях чистой воды и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.Возможно исполнение проточной части из чугуна или из бронзы. Бронза используется, например, для морской воды.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 24 м3/ч

• Напор до 57,5 м

ПРИМЕНЕНИЕ

• Водоснабжение

• Подача воды под давлением

• Орошение

• Циркуляция воды

• Моечные установки

• Противопожарные установки

• Промышленность

• Сельское хозяйство

• Фонтаны

• Теплоснабжение

• В установках кондиционирования

• В установках охлаждения

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Уплотнение вала - одинарное торцовое уплотнение – уголь/керамика/NBR.

• Корпус насоса с фланцевыми патрубками – чугун.

• Крышка корпуса NMS и соединительная часть NM и NMS – чугун.

• Рабочее колесо – латунь.

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP54. Трехфазный двигатель высокого класса эффективности IE2

  • 230/400 В – 50 Гц (до 3 кВт)

  • 400/690 В – 50 Гц (от 4 кВт)

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 7 м

• Температура жидкости от -10°С до +90°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса: 10 бар

• Непрерывный режим эксплуатации (S1)

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСНОГО АГРЕГАТА

NM 32/12DE

• NM – серия насосных агрегатов

• 32 – диаметр напорного выходного патрубка насоса, мм

• 12 – номинальный диаметр рабочего колеса, дм

• D – обточка рабочего колеса
