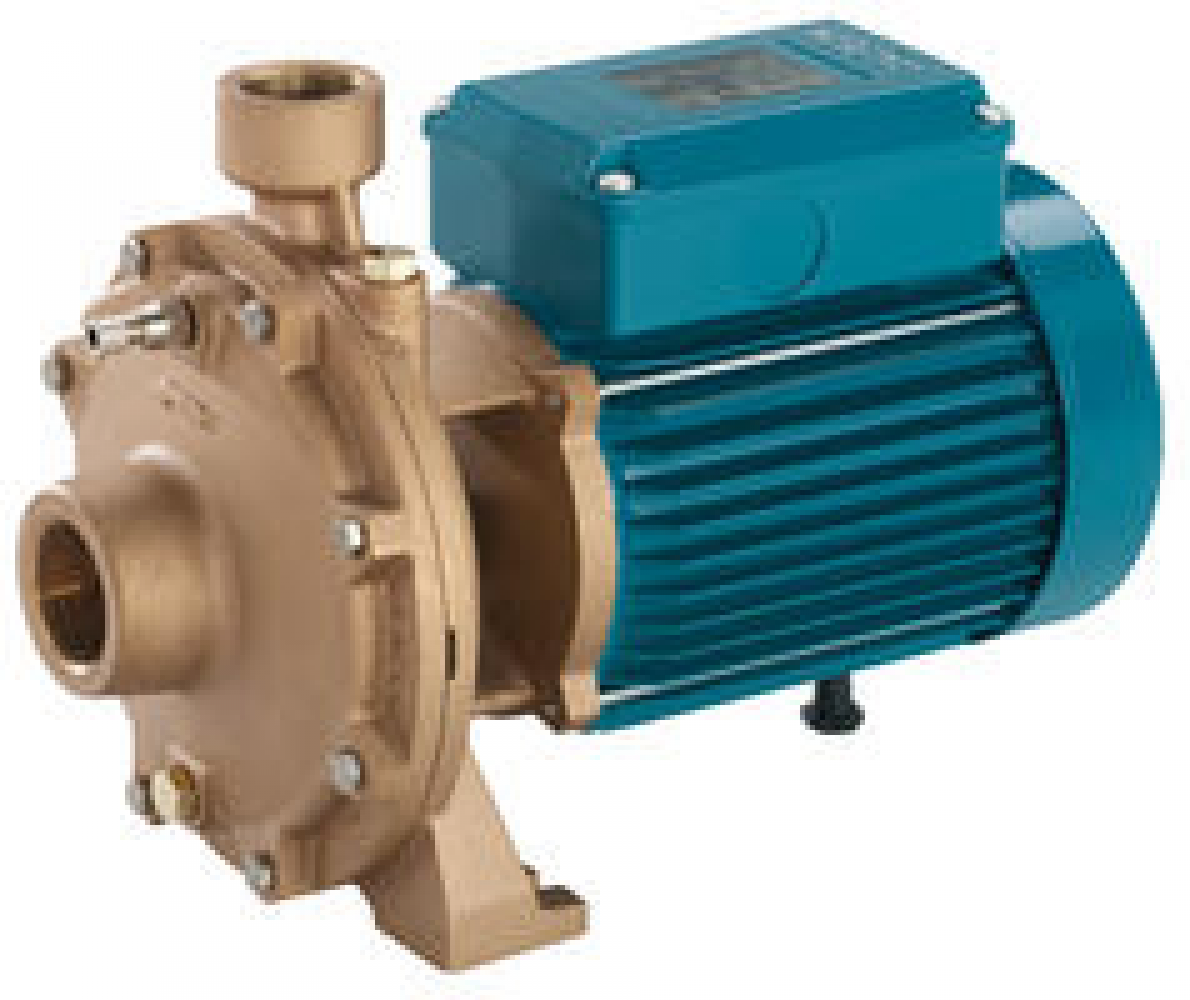

NM 10/SE* NM 10/SE*

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ NM 10,11,12

Консольно-моноблочные насосы NM 10,11,12 - это консольные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к рабочему колесу. Входной и выходной патрубок резьбовые. Данные насосы, как и обычные консольные насосы, предназначены для перекачивания в стационарных условиях чистой воды и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

Возможно исполнение проточной части из чугуна или из бронзы. Бронза используется, например, для морской воды.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 24 м3/ч

• Напор до 57,5 м

ПРИМЕНЕНИЕ

• Водоснабжение

• Подача воды под давлением

• Орошение

• Циркуляция воды

• Моечные установки

• Противопожарные установки

• Промышленность

• Сельское хозяйство

• Фонтаны

• Теплоснабжение

• В установках кондиционирования

• В установках охлаждения

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Уплотнение вала - одинарное торцовое уплотнение – уголь/керамика/NBR.

• Корпус насоса с резьбовыми патрубками и соединительная часть – чугун.

• Рабочее колесо – латунь.

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP54.

  • Трехфазный двигатель высокого класса эффективности IE2

    • 230/400 В – 50 Гц (до 3 кВт)

    • 400/690 В – 50 Гц (от 4 кВт)

  • Однофазный двигатель 230 В с термозащитным устройством

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 7 м

• Температура жидкости от -10°С до +90°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса: 10 бар

• Непрерывный режим эксплуатации (S1)

Гарантия, мес.: 12 • Двигатель: 1.5/3000 кВт/об.мин. • Подача: 6.6-24.0 м3/ч • Напор: 23.5-13.0 м • Габариты: 382х187х250 мм • Вх. патрубок: 50 мм
