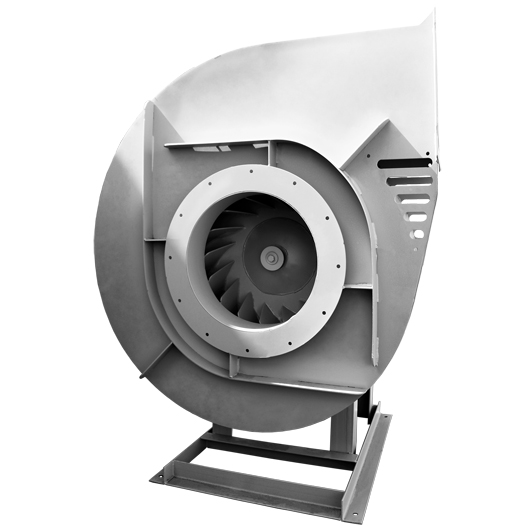

ВР132-30 №8 22,0 стальной

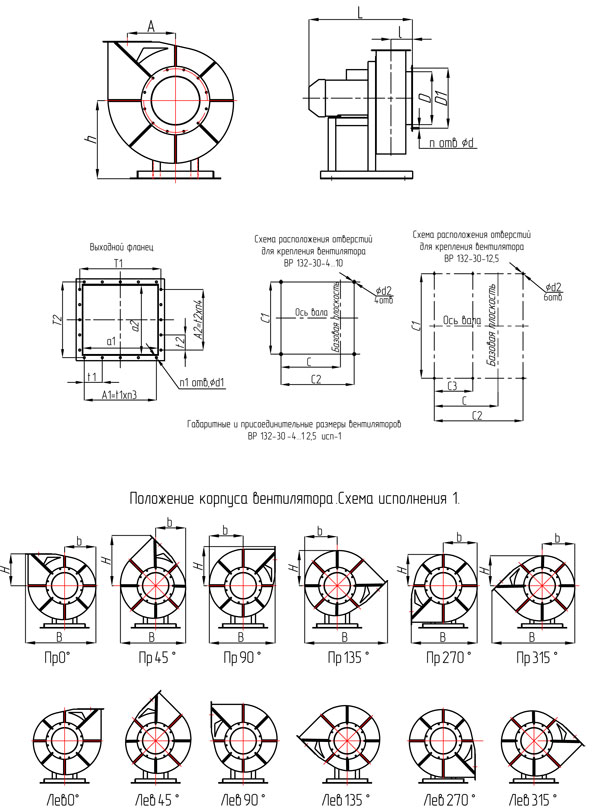

ВР 132-30 1-е исполнение ВР132-30 №8 - размеры и схема

№

A,

мм

A1, мм

A2, мм

C, мм

C1, мм

C2, мм

C3, мм

D, мм

D1, мм

L, мм

T1, мм

T2, мм

a1, мм

a2, мм

d, мм

d1, мм

h, мм

n, шт.

n1, шт.

n3, шт.

n4, шт.

t1, шт.

t2, шт.

l, мм

d2, мм

8

400

200

100

646

700

740

---

400

530

1156

370

292

320

240

13

11

650

12

14

2

1

100

100

178

14

Вентиляторы высокого давления ВР 132-30

Вентиляторы высокого давления ВР-132-30 предназначены для перемещения невзрывоопасных и неагрессивных газовоздушных смесей с температурой не более 80С° и запыленностью не более 1 г/м3, не содержащего липких и волокнистых веществ. Температура окружающего воздуха от минуса 40С° до плюса 40С°, относительной влажности 80%. Вентиляторы ВР-132-30 применяются в системах кондиционирования воздуха, в системах вентиляции производственных, жилых зданий, в технологических процессах.

По направлению вращения рабочего колеса вентиляторы подразделяются на вентиляторы правого вращения (колесо вращается по часовой стрелке), если смотреть со стороны всасывания; а также вентиляторы левого вращения (колесо вращается против часовой стрелки), если смотреть со стороны всасывания.

Вентиляторы ВР 132-30 обладают следующими характеристиками:

• Вентилятор высокого давления

• Одностороннего всасывания

• Корпус спиральный поворотный

• Количество лопаток – 14

• Направление вращения – правое и левое

Перемещаемая газовоздушная среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов.
