СУиЗ «Лоцман+» -40 СУиЗ «Лоцман+» -40

Станция управления и защиты СУиЗ «Лоцман+» предназначена для автоматизации процесса налива жидкостей в емкости. Работа станции возможна как в автоматическом, так и в ручном режиме.

Возможно использование станции для оснащения любых исполнительных механизмов, в составе которых используются трехфазные асинхронные электродвигатели.

Станция осуществляет пуск/остановку электродвигателя механизма и обеспечивает его защиту. Установка рабочих параметров станции выполняется в течение минуты и не требует никаких приборов для настройки.

Станция управления насосами и защиты электродвигателей СУиЗ "Лоцман+" выполняет :

- защиту электродвигателей асинхронных трехфазных:

- защита электродвигателя от перегрузки/недогрузки по току;

- защита электродвигателя от обрыва или перекоса фаз;

- защита электродвигателя от повышения/понижения сетевого напряжения;

- защита электродвигателя от замыкания на корпус;

- защита электродвигателя и насоса от «сухого» хода;

- втоматическое управление погружными насосами в процессе налива/слива жидкостей в емкости - станция СУЗ автоматически поддерживает уровень воды в резервуаре;

- автоматическое осушение дренажного приямка по датчикам уровня. В качестве датчиков уровня могут использоваться датчики с замыкающим контактом и электроконтактные манометры (ЭКМ);

Станция управления и защиты СУиЗ "Лоцман+" может эксплуатироваться при температуре окружающего воздуха от минус 40°С до плюс 40°С с верхним значением относительной влажности 80% без образования конденсата.

Существует три режима работы:

В автоматическом режиме работы станции, микроконтроллер выполняет циклы налива/слива по датчикам уровня. При срабатывании защиты электродвигатель будет отключен на время, заданное пользователем и повторный запуск электродвигателя после ошибки будет осуществлен автоматически.

При ручном режиме работы станции, включение/выключение электродвигателя осуществляется от кнопок «Пуск»/«Стоп» и микроконтроллер выполняет циклы налива/слива по датчикам уровня. При срабатывании защиты электродвигатель будет отключен на время, заданное пользователем и повторного автоматического запуска после ошибки не произойдет, даже если емкость не будет налита до верхнего уровня. На индикаторе останется мигающая надпись с кодом ошибки. Для повторного запуска электродвигателя надо нажать кнопку «Стоп», при этом код ошибки исчезнет и МК будет ожидать нажатия кнопки «Пуск».

Режим работы по таймеру и датчику нижнего уровня станции, предусмотрен для таких условий, где установка датчика верхнего уровня не представляется возможным (например, на водонапорных башнях при сильных морозах происходит его обмерзание и, соответственно, отказ), а использование электроконтактного манометра затруднено по каким-либо причинам. В этом случае устанавливается всего один датчик нижнего уровня, по срабатыванию которого происходит налив емкости в течение необходимого для наполнения емкости времени. Датчик верхнего уровня в этом режиме не используется.

Технические характеристики станций управления и защиты СУиЗ «Лоцман +»:

Устройство станций управления и защиты СУиЗ «Лоцман +»:

В состав станции управления и защиты входят:

- шкаф с монтажной панелью

- микроконтроллер

- токовые датчики

- электромагнитный пускатель

- автоматический выключатель

- клеммные блоки.

Микроконтроллер (далее по тексту МК) станции оснащен двух- или трехразрядным индикатором, позволяющим отображать необходимые параметры, а также действующее значение тока и коды ошибок. Состояние датчиков уровня и датчика «сухого» хода индицируется светодиодами на передней панели МК. При возникновении аварийных ситуаций предусмотрена звуковая (динамик внутри МК) и световая (светодиод на дверце шкафа) индикации.

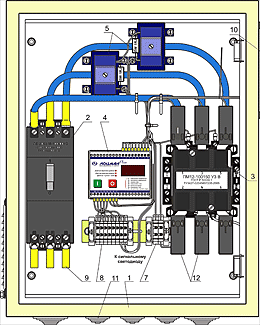

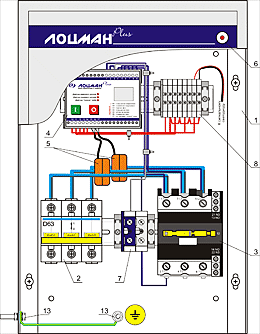

Станция управления насосами  СУиЗ “Лоцман+”-20...80	Станция управления насосами  СУиЗ “Лоцман+”-100
1. Щит с монтажной панелью 2. Выключатель автоматический 3. Пускатель электромагнитный 4. Микроконтроллер 5. Трансформатор токовый  6. Светодиод сигнальный	7. Клеммный блок силовой 8. Клеммный блок сигнальный 9. Наконечник кабельный 10. Решетка вентиляционная 11. Кабельный hh- сальник 12. Крышка защитная пластиковая  13. Болт заземления
Микроконтроллер  станции управления насосами СУиЗ
	1. Светодиодный индикатор 2. Светодиоды состояния датчиков уровня  3. Кнопка “ПУСК”  4. Кнопка “СТОП”

Гарантия, мес.: 12 • Номинальная мощность: до 20 кВт • Габариты: 300х400х160 мм • Номинальный ток: до 40 А • Вес: 8 кг • Напряжение: 380 Вольт
