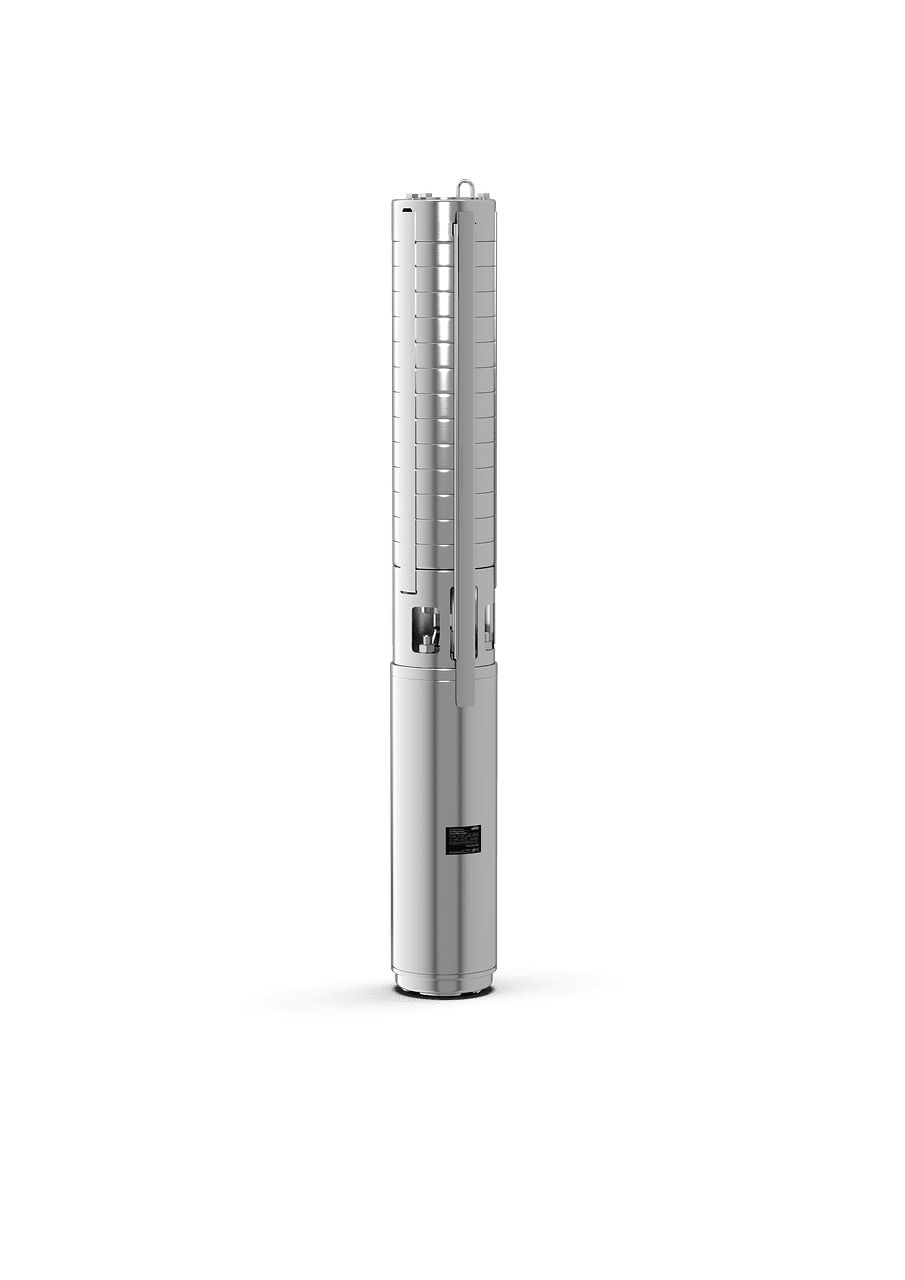

Sub TWI 4.03-29-D
Sub TWI 4.03-29-D это многосекционный 4" погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки.
Применение Sub TWI 4.03-29-D
- Водоснабжение, в т.ч. питьевой водой, из скважин и цистерн
- Снабжение хозяйственной водой
- Использование в системах водоснабжения коммунального хозяйства, для полива и ирригации
- Повышение давления
- Понижение уровня воды
- Перекачивание воды промышленного использования
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Технические характеристики Sub TWI 4.03-29-D
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/час
- Макс. глубина погружения: 150 м
- Класс защиты: IP68
Материалы
- Корпус гидравлической части: нержавеющая сталь 1.4301
- Рабочие колеса: нержавеющая сталь 1.4301
- Вал гидравлической части: Нержавеющая сталь 1.4057
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: Нержавеющая сталь 1.4305
Гидравлическая часть
Многоступенчатый погружной насос с подсоединением NEMA и радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Гидроизолированный герметично залитый статор с эмалированной обмоткой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.
Охлаждение
Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Напорный кожух
Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное приточное давление составляет 10 бар.
Комплектация Sub TWI 4.03-29-D
- Гидравлическая часть в полном сборе с электродвигателем
- 1,5/2,5 м кабель электропитания с допуском для питьевой воды (поперечное сечение: 4x1,5 мм2)
- В однофазном исполнении, вкл. распределительные пусковые устройства с конденсатором а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
Технические характеристики
- Диаметр электродвигателя Ø 4
- Номинальная мощность электродвигателя P2 2.2
- Напряжение 380 Вольт
- Подсоединение Rp 1?
- Рабочее давление 40
- Температура 3-30
- Расход 0.9
- Напор 122.5 м
- Масса 19.0 кг
- Артикульный номер 6091344
