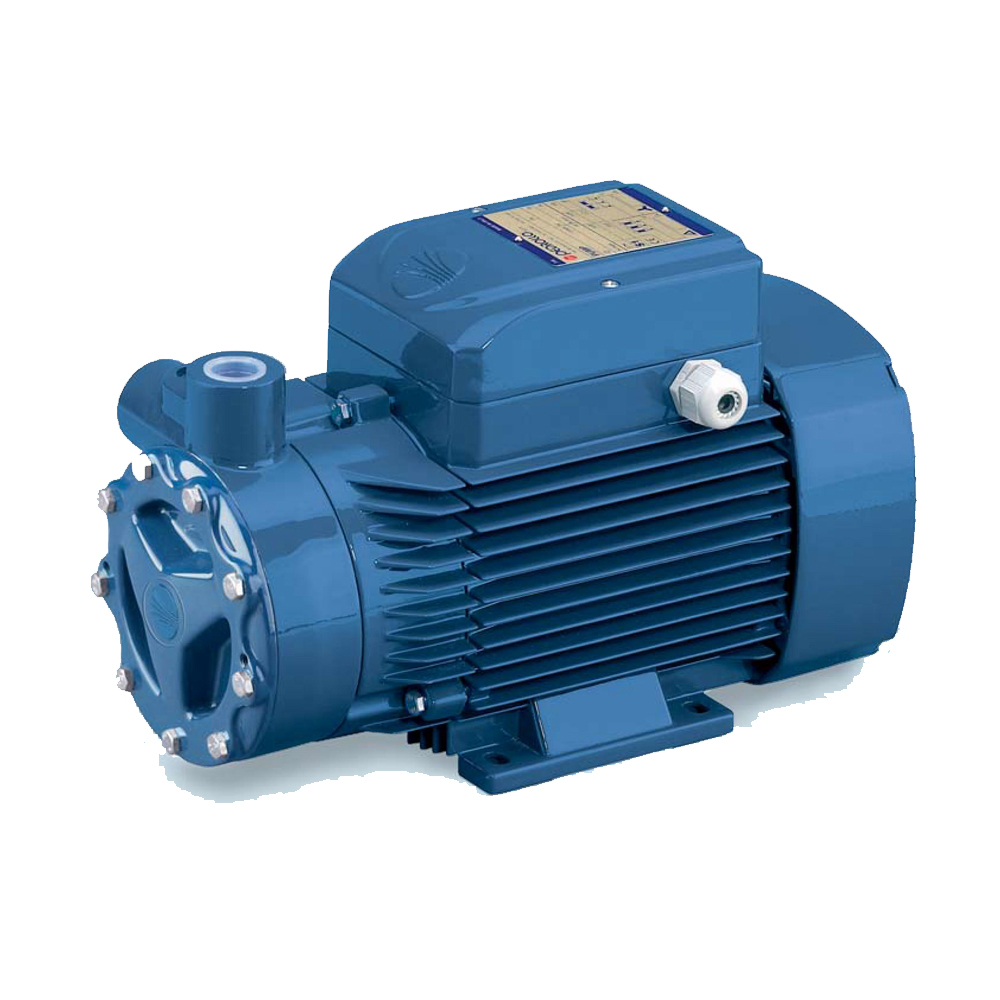

ОБЩИЕ СВЕДЕНИЯ О ВИХРЕВЫХ НАСОСАХ PQ
Вихревые насосы PQ - это моноблочные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к вихревому рабочему колесу.
Вихревые насосы применяются в системах с небольшими подачами и относительно высокими напорами. В корпусе насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками.
Данные насосы предназначены для перекачивания в стационарных условиях чистой воды без абразивных частиц и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Подача до 5.4 м3/ч
Напор до 180 м
ПРИМЕНЕНИЕ
В быту для водоснабжения
В быту для орошения садов и огородов
Подача воды под давлением
В автоматических насосных установках
В промышленности
В установках охлаждения
В установках кондиционирования
В производствах при необходимости создания относительно высокого давления при небольшой производительности
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Уплотнение вала - одинарное торцовое уплотнение – керамика/графит/ NBR.
Корпус насоса с резьбовыми патрубками – чугун (латунь для PQ 81-Bs).
Крышка двигателя – алюминий с латунной вставкой.
Рабочее колесо – латунь, бронза (в PQ 3000).
Ведущий вал – нержавеющая сталь.
Электродвигатель – изоляция класса F, степень защиты IP44, IP55 (для PQ 3000).
Насосы с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку
Насосы с трехфазным двигателем высокого класса эффективности IE2 - 230/400 В – 50 Гц
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
Манометрическая высота всасывания до 8 м
Температура жидкости от -10°С до +90°С
Температура окружающей среды от -10°С до +40°С
Максимально допустимое конечное давление в корпусе насоса:
6 бар в PQ 60-65
10 бар в PQ 70-80-81-90-100-200-300
18 бар в PQ 3000
