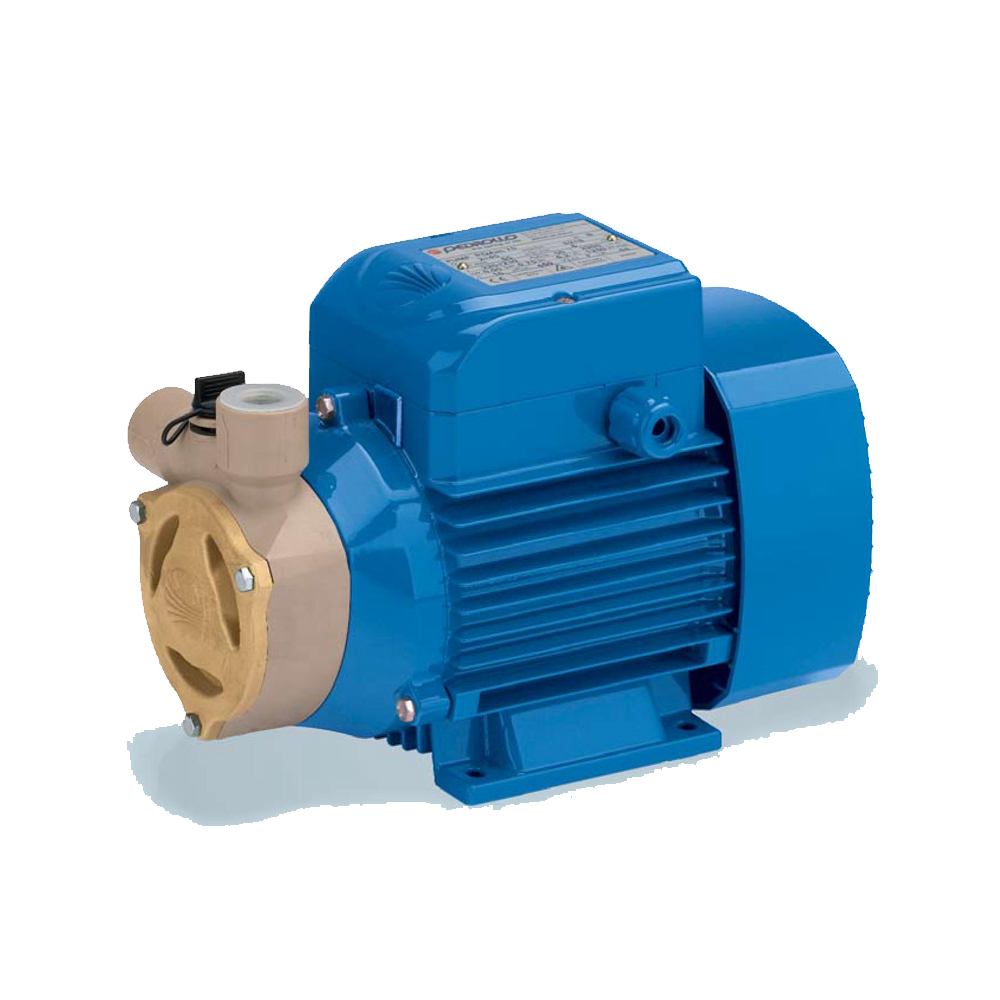

ОБЩИЕ СВЕДЕНИЯ О ВИХРЕВЫХ НАСОСАХ PQA
Вихревые насосы PQA - это моноблочные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к вихревому рабочему колесу. Корпус насосов данной серии выполнен из RYTON, что вместе с другими конструктивными особенностями является надежной гарантией от коррозии и окисления.
Вихревые насосы применяются в системах с небольшими подачами и относительно высокими напорами. В корпусе насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками.
Данные насосы предназначены для перекачивания в стационарных условиях чистой воды без абразивных частиц и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Подача до 3.0 м3/ч
Напор до 90 м
ПРИМЕНЕНИЕ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Уплотнение вала - одинарное торцовое уплотнение – керамика/графит/NBR.
Корпус насоса с резьбовыми патрубками – RYTON с металлической вставкой.
Крышка – латунь.
Крышка двигателя – алюминий с латунной вставкой.
Рабочее колесо – латунь.
Ведущий вал – нержавеющая сталь.
Электродвигатель – изоляция класса F, степень защиты IP44.
Насосы с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку
Насосы с трехфазным двигателем высокого класса эффективности IE2 - 230/400 В – 50 Гц
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
Манометрическая высота всасывания до 8 м
Температура жидкости от -10°С до +90°С
Температура окружающей среды от -10°С до +40°С
Максимально допустимое конечное давление в корпусе насоса 10 бар
Непрерывный режим эксплуатации (S1)
