MXAM 203 MXAM 203

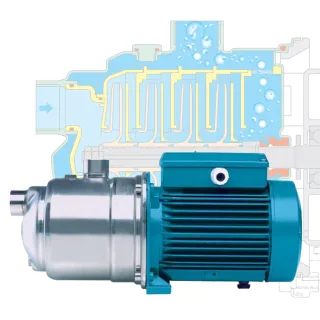

MXA MXAM 203 - размеры и схема

ОБЩИЕ СВЕДЕНИЯ О САМОВСАСЫВАЮЩИХ НАСОСАХ MXA

Самовсасывающие насосы MXA - это центробежные многоступенчатые моноблочные насосы горизонтального типа, с односторонним подводом жидкости к рабочему колесу. Самовсасывающие насосы MXA спроектированы для перекачки воды даже в присутствии воздуха, смешанного с перекачиваемой жидкостью. Самовсасывающие насосы MXA способны всасывать жидкость, расположенную ниже насоса даже без обратного клапана при пустой всасывающей трубе, но при предварительно залитом корпусе насоса.

Благодаря многоступенчатой конструкции насосы серии MXA создают относительно высокое давление при своей компактности, бесшумности, малому потреблению электроэнергии и надежности.

Данные насосы предназначены для перекачивания в стационарных условиях чистой воды без абразивных частиц и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 8 м3/ч

• Напор до 56 м

ПРИМЕНЕНИЕ

• В быту и коммунальном хозяйстве всасывание воды из колодцев, из скважин из рек, из емкостей с глубины до 8 м от всасывающего патрубка насоса до поверхности воды даже без обратного клапана при пустой всасывающей трубе, но при предварительно залитом корпусе насоса

• В быту и коммунальном секторе для водоснабжения

• В быту и коммунальном секторе для орошения садов и огородов

• В промышленности

• Подача воды под давлением, повышение давления

• В автоматических насосных установках

• В ирригационных системах

• Во всех случаях, когда в перекачиваемой жидкости присутствует воздух или газ

• В производствах при необходимости создания давления или при необходимости всасывания воды, расположенной ниже насоса даже без обратного клапана при пустой всасывающей трубе, но при предварительно залитом корпусе насоса

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Уплотнение вала - одинарное торцовое уплотнение – графит/керамика/NBR.

• Корпус насоса с резьбовыми патрубками – нержавеющая сталь AISI 304.

• Крышка – нержавеющая сталь.

• Диффузоры – Noryl PRO-GF20.

• Рабочее колесо – Noryl PRO-GF20.

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP54.

MXAM: с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку

MXA: с трехфазным двигателем высокого класса эффективности IE2  - 230/400 В – 50 Гц

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 8 м (HS)

• Температура жидкости от 0°С до +35°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса 8 бар

• Непрерывный режим эксплуатации (S1)

Гарантия, мес.: 12 • Двигатель: 0.45/3000 кВт/об.мин. • Подача: 1.0-4.0 м3/ч • Напор: 32.0-14.0 м • Габариты: 362х161х177 мм • Вх. патрубок: 25 мм
