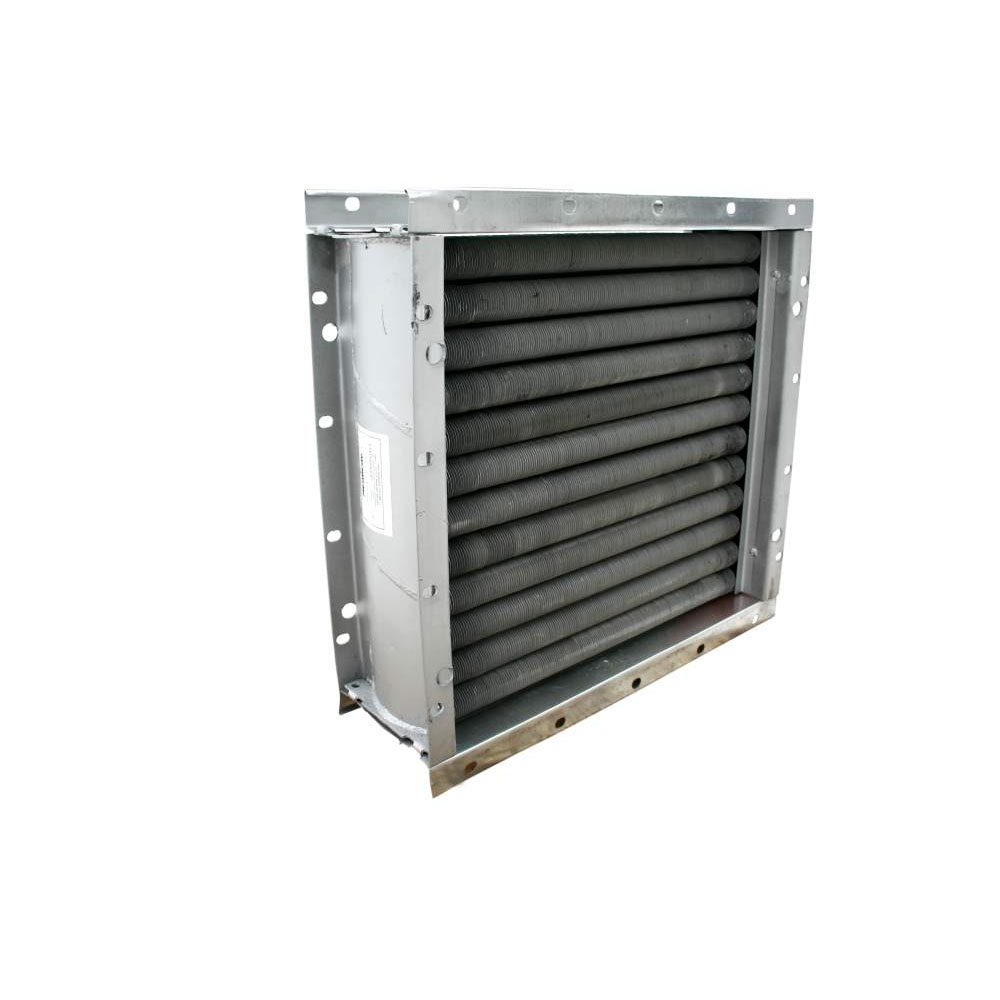

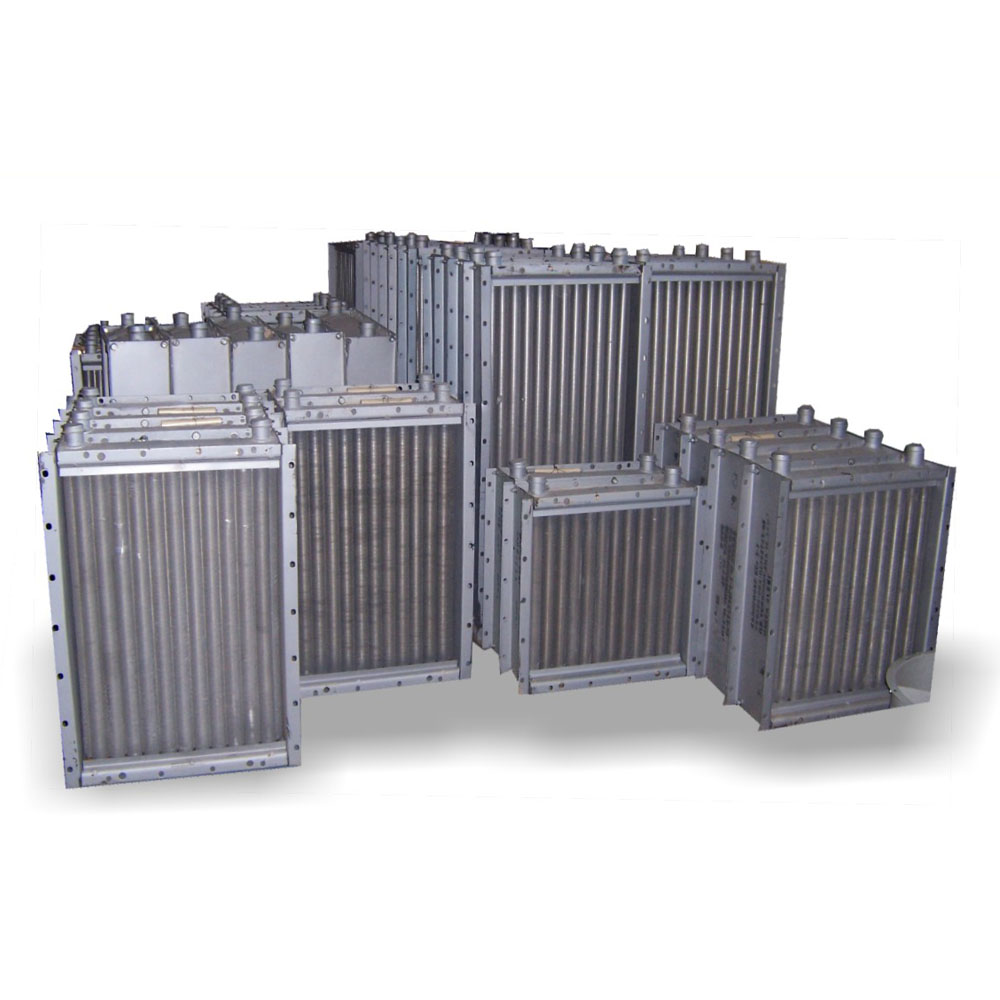

КСк(КП-Ск)3-4 КСк(КП-Ск)3-4

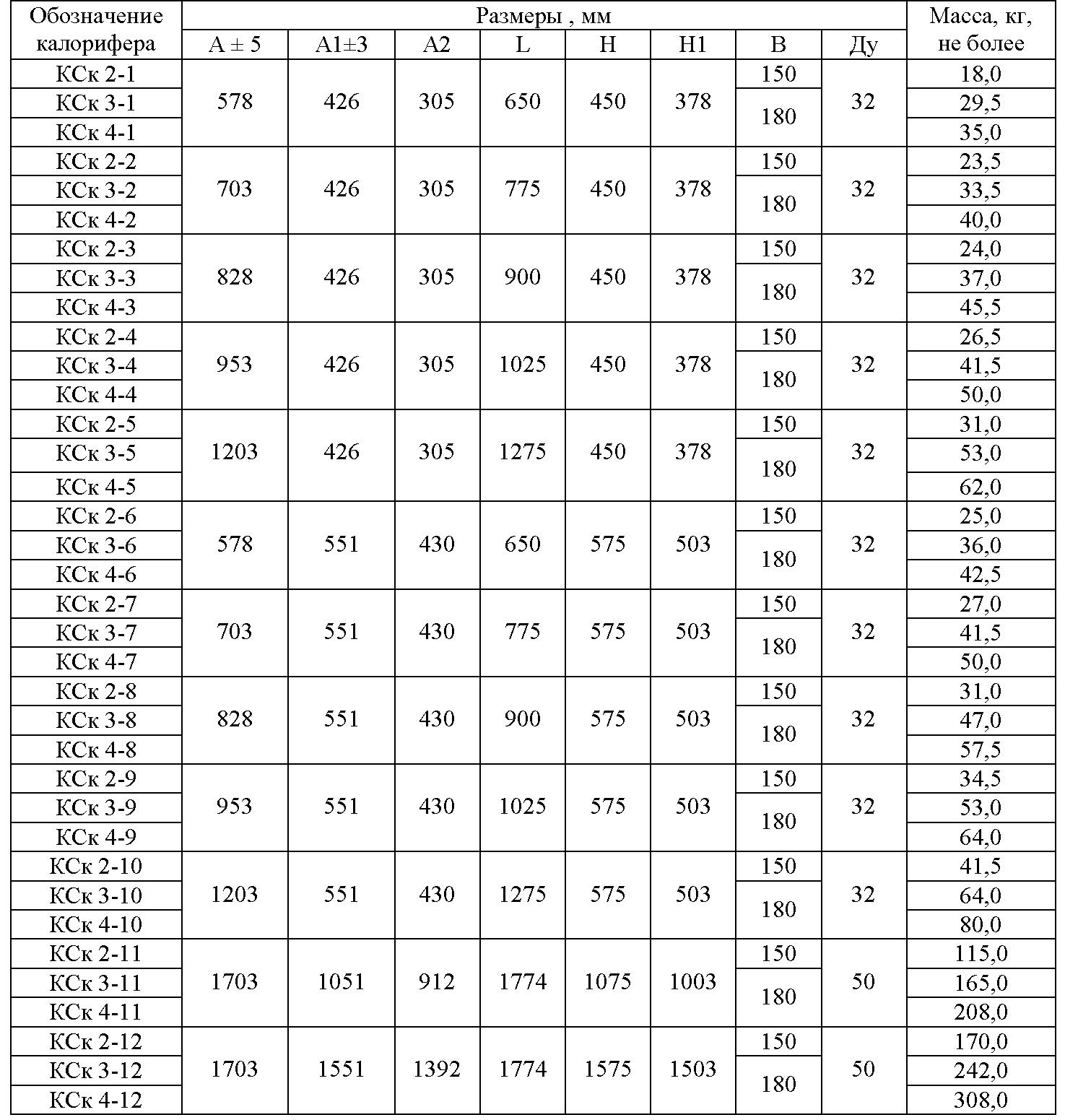

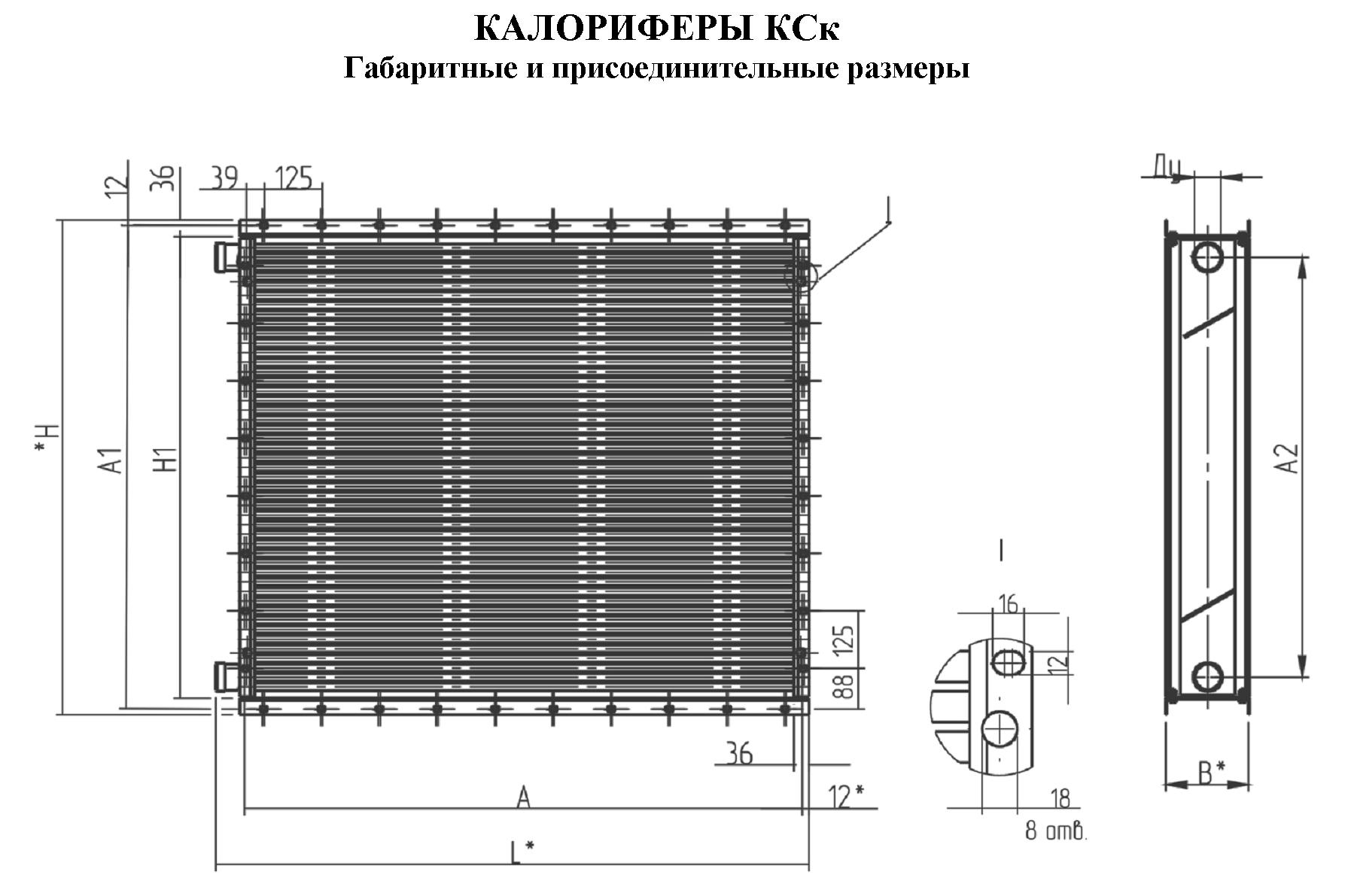

Калориферы КСк(КП-Ск)3-4 - размеры и схема

Калориферы КСк(КП-Ск)3-4 - размеры и схема

Назначение калорифера

Калорифер водяной (паровой) с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов предназначен для нагрева воздуха с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³, не содержащего липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха.

Калорифер предназначен для эксплуатации в районах с умеренным климатом, категории размещения 3 по ГОСТ 15150-69.

Температура теплоносителя — вода (сухой насыщенный или перегретый пар) не более 150°С и давлением, создаваемым насосами в системе, не более 1,2 МПа.

Устройство и принцип работы калорифера

Калорифер состоит из теплоотдающих элементов, трубных решеток, крышек и съемных боковых щитков.

Для установки и крепления калориферов при монтаже предусмотрены овальные отверстия 11х15 по боковым сторонам трубных решеток и съемных щитков.

Присоединительные размеры всех калориферов с единым шагом 125мм дают возможность обеспечить сборку калориферов по высоте и длине и собрать калориферную установку производительностью по воздуху до 500 тыс.м³/час.

Теплоотдающий элемент выполнен из стальной трубы 16х1,5мм и алюминиевого накатного оребрения с диаметром 39мм. Шаг между ребрами 3мм.

В зависимости от числа ходов теплоносителя привариваются боковые крышки с перегородками.

Технические характеристики калориферов

Основные показатели назначения калориферов приведены в таблице для стандартного режима работы при следующих параметрах:

• водяной (КСк):

  • - температура воздуха на входе — -20°С

  • - массовая скорость воздуха в набегающем потоке — 3,6кг/м².с

  • - температура воды на входе — 150°С

  • - температура воды на выходе — 70°С

• паровой (КП-Ск):

  • - давление пара на входе не более 0,5МПа

  • - температура воздуха на входе — -20°С

  • - массовая скорость воздуха в набегающем потоке -3,6кг/м².с
