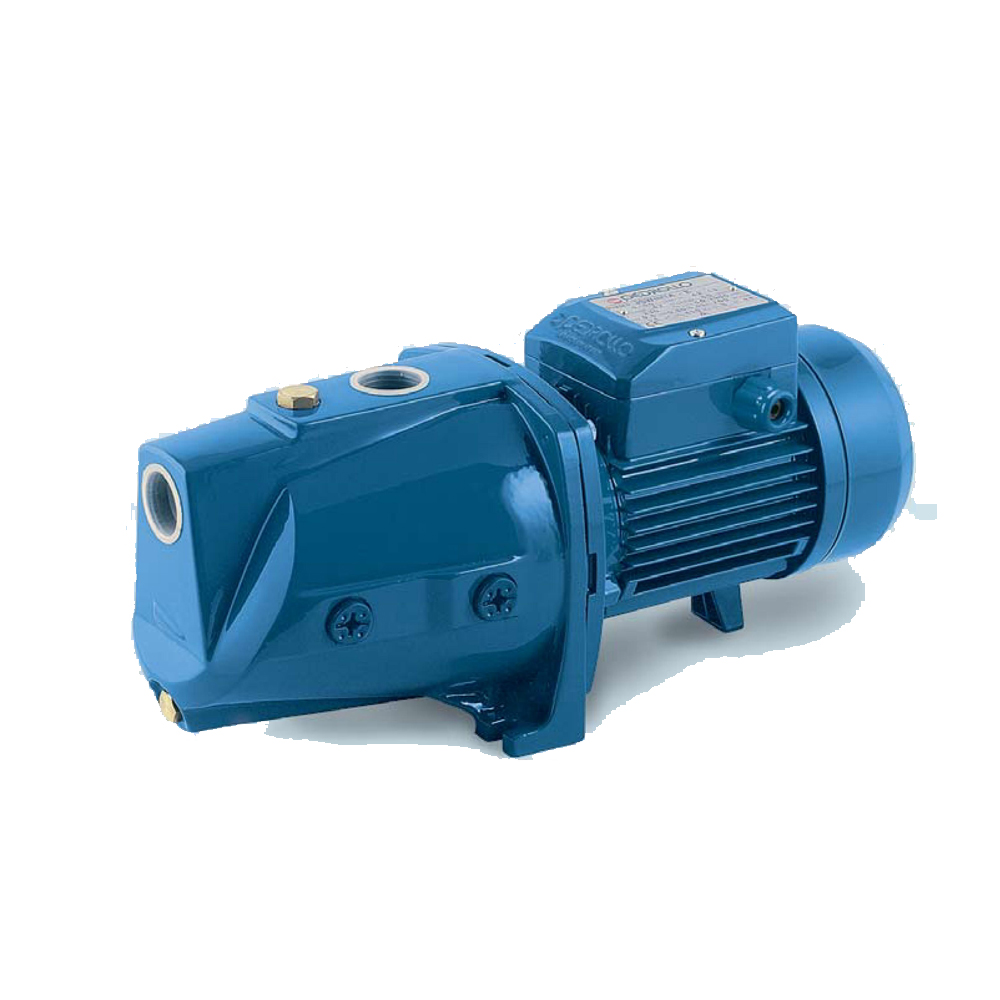

ОБЩИЕ СВЕДЕНИЯ О САМОВСАСЫВАЮЩИХ НАСОСАХ JSW
Самовсасывающие насосы JSW - это центробежные моноблочные насосы горизонтального одноступенчатого типа со встроенным эжектором, с односторонним подводом жидкости к рабочему колесу. Для обеспечения самовсасывания в корпус насоса перед рабочим колесом встроен эжектор, который позволяет предварительно залитому насосу JSW откачать воздух из всасывающего трубопровода. Самовсасывающие насосы JSW спроектированы для перекачки воды даже в присутствии воздуха, смешанного с перекачиваемой жидкостью. Самовсасывающие насосы JSW способны всасывать жидкость, расположенную ниже насоса даже без обратного клапана при пустой всасывающей трубе, но при предварительно залитом корпусе насоса.
Данные насосы предназначены для перекачивания в стационарных условиях чистой воды без абразивных частиц и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Подача до 9,6 м3/ч
Напор до 96 м
ПРИМЕНЕНИЕ
В быту и коммунальном хозяйстве всасывание воды из колодцев, из скважин из рек, из емкостей с глубины до 9 м от всасывающего патрубка насоса до поверхности воды даже без обратного клапана при пустой всасывающей трубе, но при предварительно залитом корпусе насоса
В быту и коммунальном секторе для водоснабжения
В быту и коммунальном секторе для орошения садов и огородов
В промышленности
Подача воды под давлением
В автоматических насосных установках
Во всех случаях, когда в перекачиваемой жидкости присутствует воздух или газ
В производствах при необходимости создания давления при небольшой производительности или при необходимости всасывания воды, расположенной ниже насоса даже без обратного клапана при пустой всасывающей трубе, но при предварительно залитом корпусе насоса
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Уплотнение вала - одинарное торцовое уплотнение – керамика/графит/ NBR.
Корпус насоса с резьбовыми патрубками – чугун.
Крышка – нержавеющая сталь или чугун.
Эжектор – Noryl GFN2V.
Рабочее колесо – латунь.
Ведущий вал – нержавеющая сталь.
Электродвигатель – изоляция класса F, степень защиты IP44.
JSWm: с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку
JSW: с трехфазным двигателем высокого класса эффективности IE2 - 230/400 В – 50 Гц
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
Манометрическая высота всасывания до 9 м (HS)
Температура жидкости от -10°С до +40°С
Температура окружающей среды до +40°С
Максимально допустимое конечное давление в корпусе насоса 6, 6.5 и 10 бар (для разных моделей)
Непрерывный режим эксплуатации (S1)
