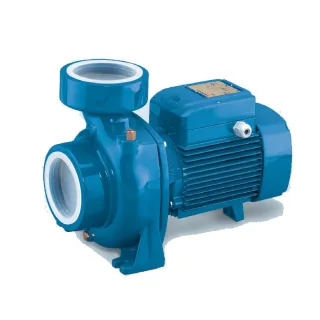

HF 5C HFm 5A

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ HF

Консольно-моноблочные насосы HF - это консольные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к рабочему колесу. Данные насосы, как и обычные консольные насосы, предназначены для перекачивания в стационарных условиях чистой воды и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 132 м3/ч

• Напор до 24,5 м

ПРИМЕНЕНИЕ

• Водоснабжение

• Подача воды под давлением

• Орошение

• Циркуляция воды

• Моечные установки

• Промышленность

• Сельское хозяйство

• Фонтаны

• Теплоснабжение

• В установках кондиционирования

• В установках охлаждения

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Вход и выход у насосов – резьбовые.

• Уплотнение вала - одинарное торцовое уплотнение – керамика/графит/NBR.

• Корпус насоса – чугун.

• Крышка корпуса – нержавеющая сталь AISI 304 или чугун.

• Рабочее колесо – латунь или чугун (для HF 30)

• Ведущий вал – нержавеющая сталь.

• Электродвигатель – изоляция класса F, степень защиты IP44.

  • Насосы с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку (до 1,5 кВт)

  • Насосы с трехфазным двигателем высокого класса эффективности IE2

    • 230/400 В – 50 Гц (до 4 кВт)

    • 400/690 В – 50 Гц (от 5,5 до 75 кВт)

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 7 м

• Температура жидкости от -10°С до +90°С

• Температура окружающей среды до +40°С

• Максимально допустимое конечное давление в корпусе насоса:

  • 6 бар в HF 5-50-51-4

  • 10 бар в HF других моделей

• Непрерывный режим эксплуатации (S1)

Гарантия, мес.: 12 • Двигатель: 1.1/3000 кВт/об.мин. • Подача: 6.0-36.0 м3/ч • Напор: 13.8-3.0 м • Габариты: 332х196х238 мм • Вх. патрубок: 50.0 мм
