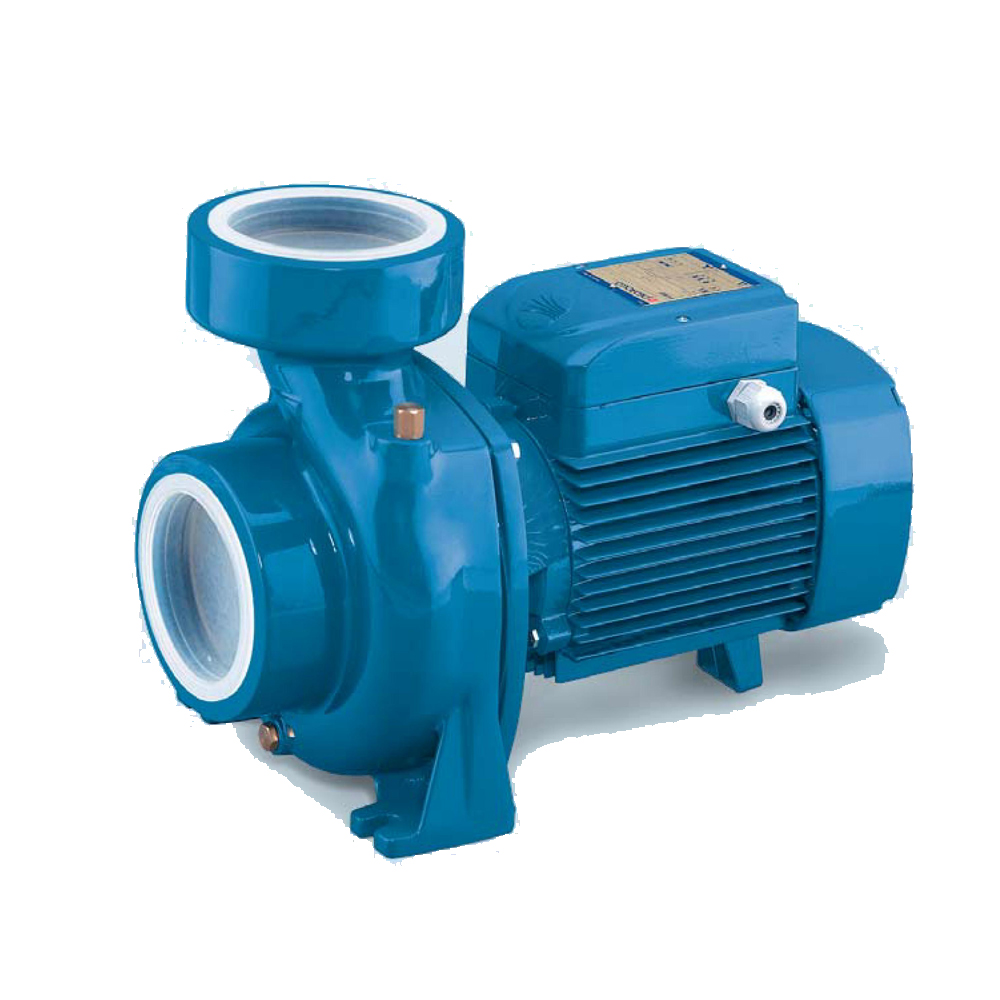

HF 30A HF 30B

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ HF

Консольно-моноблочные насосы HF - это консольные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к рабочему колесу. Данные насосы, как и обычные консольные насосы, предназначены для перекачивания в стационарных условиях чистой воды и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Подача до 132 м3/ч
• Напор до 24,5 м

ПРИМЕНЕНИЕ

• Водоснабжение
• Подача воды под давлением
• Орошение
• Циркуляция воды
• Моечные установки
• Промышленность
• Сельское хозяйство
• Фонтаны
• Теплоснабжение
• В установках кондиционирования
• В установках охлаждения

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Вход и выход у насосов – резьбовые.
• Уплотнение вала - одинарное торцовое уплотнение – керамика/графит/NBR.
• Корпус насоса – чугун.
• Крышка корпуса – нержавеющая сталь AISI 304 или чугун.
• Рабочее колесо – латунь или чугун (для HF 30)
• Ведущий вал – нержавеющая сталь.
• Электродвигатель – изоляция класса F, степень защиты IP44.
  • Насосы с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку (до 1,5 кВт)
  • Насосы с трехфазным двигателем высокого класса эффективности IE2
    • 230/400 В – 50 Гц (до 4 кВт)
    • 400/690 В – 50 Гц (от 5,5 до 75 кВт)

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• Манометрическая высота всасывания до 7 м
• Температура жидкости от -10°С до +90°С
• Температура окружающей среды до +40°С
• Максимально допустимое конечное давление в корпусе насоса:
  • 6 бар в HF 5-50-51-4
  • 10 бар в HF других моделей
• Непрерывный режим эксплуатации (S1)

Гарантия, мес.: 12 • Двигатель: 5.5/3000 кВт/об.мин. • Подача: 36.0-120.0 м3/ч • Напор: 18.0-13.0 м • Габариты: 585х292х370 мм • Вх. патрубок: 100.0 мм
