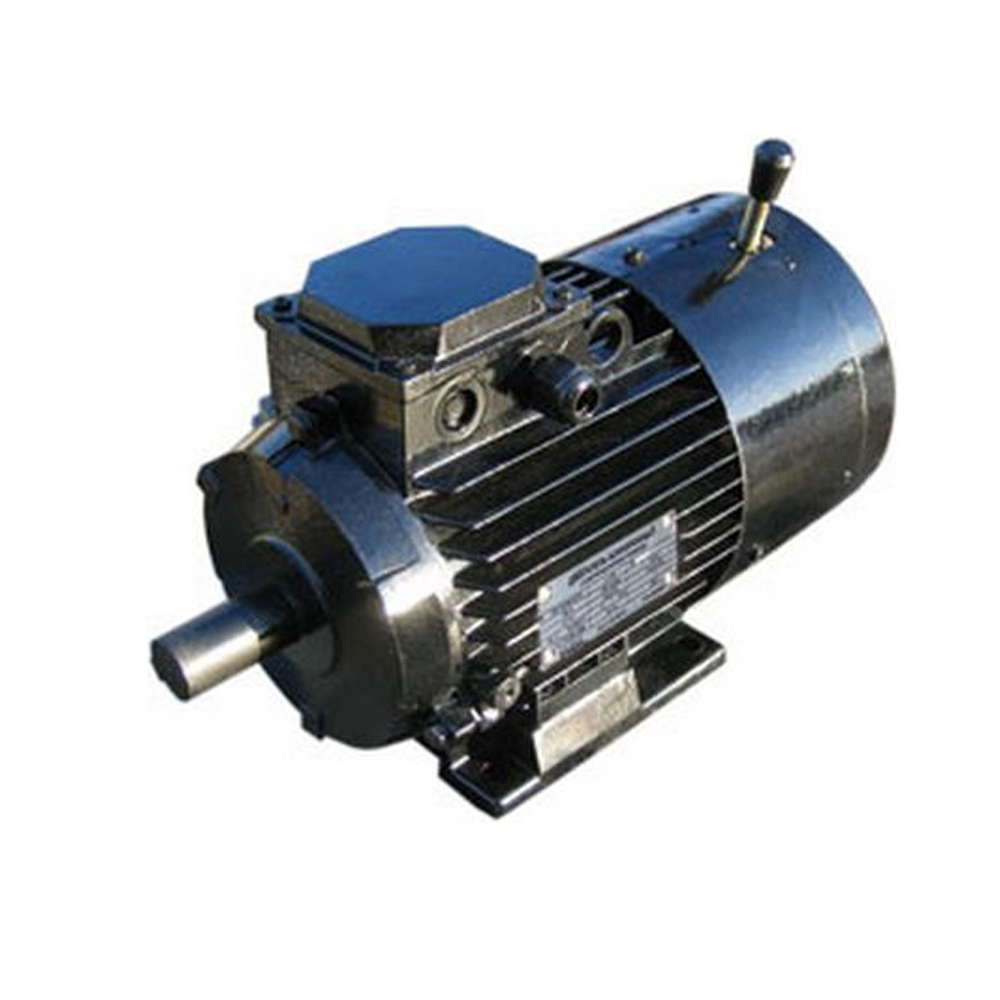

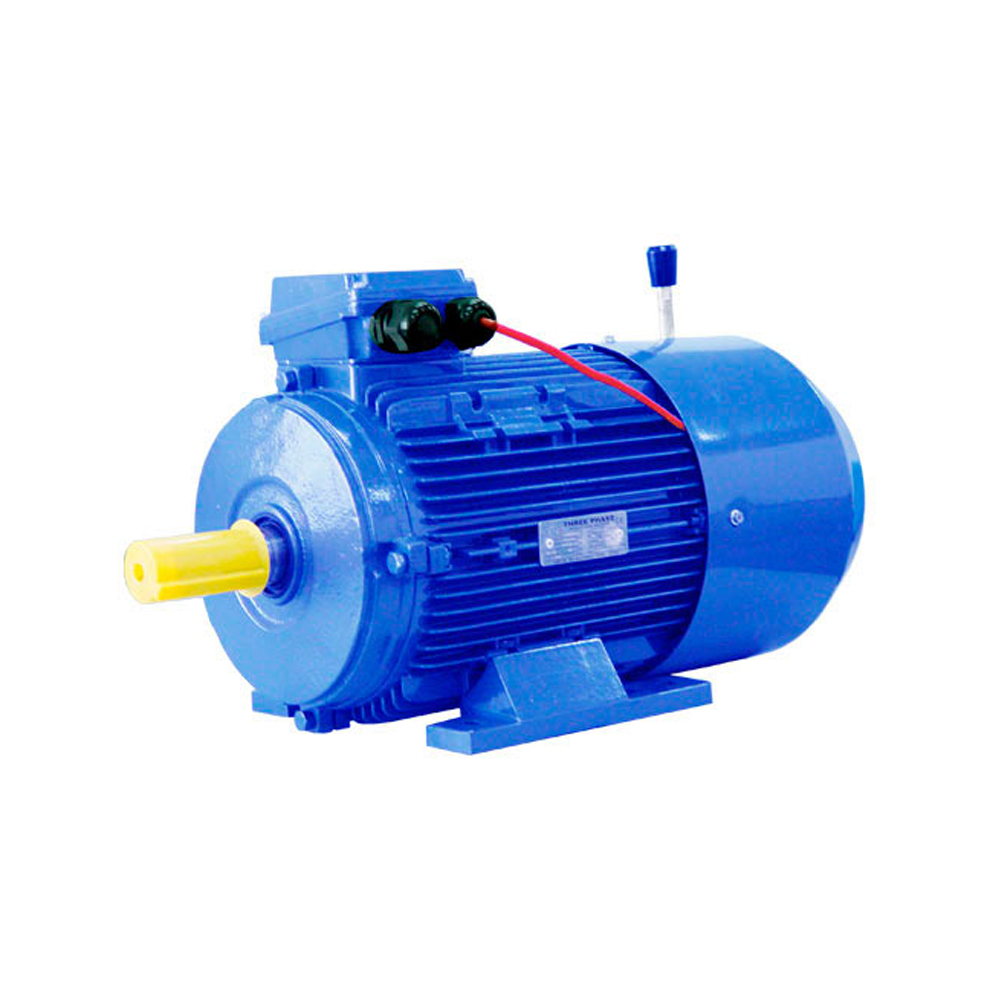

АИР 71А4Е Исполнение IM3081 (фланец)

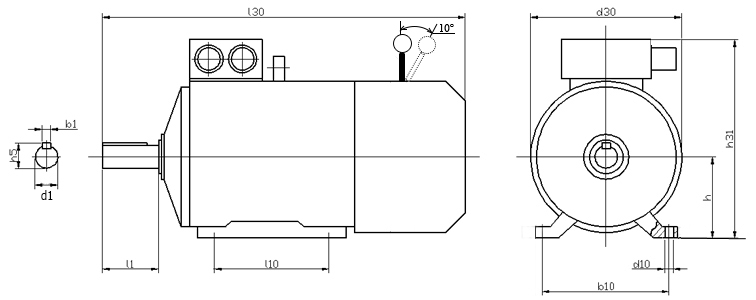

Конструктивные исполнения по способу монтажа: IM1081 АИР 71А4Е - размеры и схема

Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 71А4Е - размеры и схема

ОПИСАНИЕ ЭЛЕКТРОДВИГАТЕЛЯ АИР 71..Е

АИР 71..Е– это асинхронный трёхфазный электродвигатель с электромагнитным тормозом предназначен для фиксированной остановки механизмов и приводов, противодействие крутящему моменту, созданному этими механизмами в момент после отключения или исчезновения напряжения питания. Торможение движущихся механизмов, приводов в определенное время и в определенном положении, либо с целью предотвращения несчастных случаев. Минимизации инерционного вращения после отключения источника питания.

НАЗНАЧЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ АИР 71..Е

Двигатели с тормозом применяются в производстве подъёмных механизмов, транспортных лифтах, на тельферах, эскалаторах, стреловых кранах, мешалках в конвейерных, ткацких, прессовальных станках и в других сферах станкостроения.

СПОСОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ АИР 71..Е

Электродвигатели с тормозом выпускают IM 1081, IM 2081, IM 3081исполнения, могут быть на лапах, комбинированного и фланцевого исполнения.

По способу монтажа электродвигатели изготавливаются в исполнении:

• IM 1081 в лапах

• IM 2081 комбинированное исполнение (в лапах с фланцем)

• IM 3081 фланцевое исполнение

Схема и чертеж, размеры электродвигателя АИР 71..Е представлены выше. " ".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АИР 71..Е

Значение мощности и частоты вращения электродвигателя, вес и цены  представлены в прайс-листе.

СЕРТИФИКАТ НА ЭЛЕКТРОДВИГАТЕЛИ

Вся продукция сертифицирована в соответствии с ГОСТом

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ

АИР 71..Е У3 IМ1081:

• А - асинхронный,

• И - унифицированная серия (Интерэлектро),

• Р - привязка мощностей к установочным размерам (Р по ГОСТ),

• 71 - габарит двигателя (высота между центром вала и основанием),

• А - установочный размер по длине станины,

• 2 - число полюсов,

• Е - электромагнитный тормоз,

• У3 - климатическое исполнение и категория размещения,

• IМ1081 - исполнение на лапах.

Гарантия, мес.: 12 • Мощность: 0.55 кВт • Обороты: 1500 об/мин • Габариты: 330х160х142 мм • Номинальный ток: 1.67 А • Вес: 8.9 кг
