Конструктивные исполнения по способу монтажа: IM1081 АИР 180 М6/4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм |
|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 |
|---|
| | | | | | | | | | | | |
АИР 180 М | 4,6,8 | 705 | 425 | 350 | 110 | 241 | 279 | 180 | 15 | 55 | 16 | 59 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 180 М6/4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм |
|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 |
|---|
| | | | | | | | | | | | | | | |
АИР 180 М | 4,6,8 | 705 | 425 | 350 | 110 | 241 | 279 | 180 | 15 | 19 | 350 | 300 | 55 | 16 | 59 |

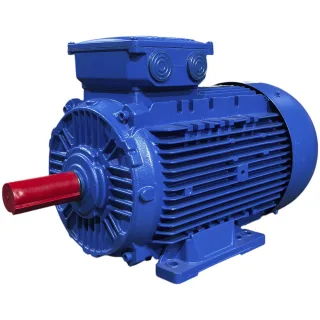

Описание электродвигателя АИР 180 М6/4
АИР 180 М6/4 - Подобные электродвигатели производятся на основе односкоростных общепромышленных двигателей и отличаются от них переменным числом полюсов и в некоторых случаях, архитектурой пазов ротора. Данные двигатели обладают 2, 3 или 4 переключаемыми скоростями.
Назначение двигателя
Многоскоростные полюснопереключаемые двигатели широко используется для привода агрегатов, которые не требуют плавной регулировки скорости вращения вала – в вентиляторах, лифтах, различных станках, буровых установках, лебедках и другом аналогичном оборудовании.
Преимущества двигателя
Простая и экономичная альтернатива регулирования скорости в машинах и устройствах. Многоскоростной силовой агрегат имеет простую и надежную конструкцию, высокий КПД, низкую вибрацию, высокий пусковой момент, уровень шума не превышает уровень шума аналогичного односкоростного двигателя.
Монтажное исполнение электродвигателя:
- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 15/17 кВт
- Обороты 975/1450 об/мин
- Габариты 680x440x375 мм
- Вес 180.0 кг
- Страна производитель Россия
Сертификат на электродвигатель АИР 180 М6/4
Вся продукция имеет сертификаты системы ГОСТ.
