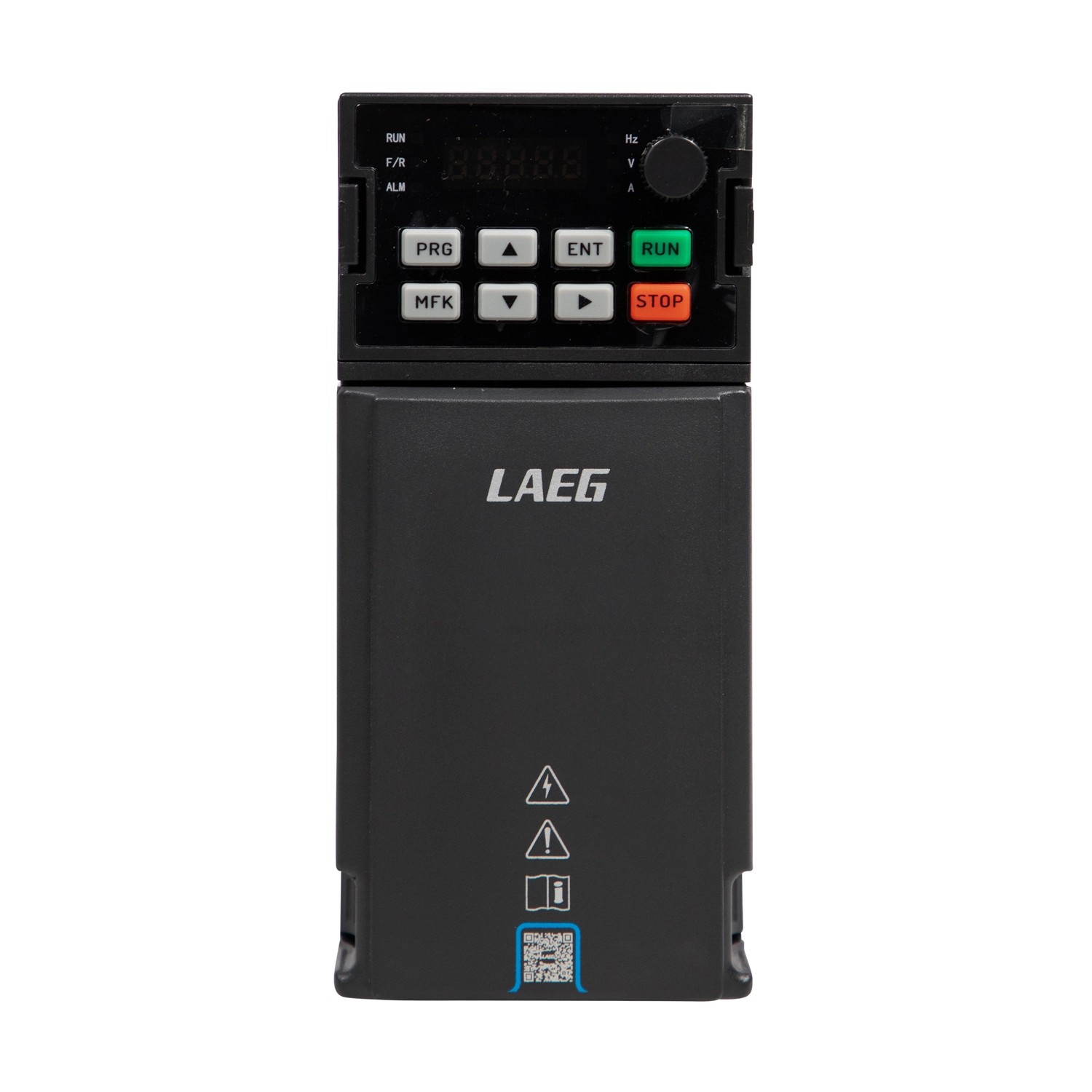

1. Общее назначение и позиционирование AD10-011G-T4-B
- Экономичный частотный преобразователь для двигателей малой мощности
- Ключевые преимущества: Высокая рентабельность, эргономичный дизайн, простота эксплуатации, надежность.
- Питание: Полная совместимость с однофазной сетью 220В (S2) и трехфазными сетями 220В (S4) / 380В (T4).
2. Конструктивные особенности
- Изолированный воздуховод: Защита от загрязнений, повышающая надежность.
- Качественные компоненты: Плата с трехслойным защитным покрытием.
- Встроенный тормозной модуль: Стандартно для всей серии, требует только подключения тормозного резистора.
- Опциональный ЭМС-фильтр: Класса C3 для снижения помех.
- Пусковой момент: 150% на частоте 0.5 Гц (SVC).
- Связь: Стандартный протокол MODBUS-485.
4. Интерфейсы ввода/вывода (более скромные, чем у старших серий)
- Аналоговый вход: 1 канал (0–10 В / 0–20 мА).
- Аналоговый выход: 1 канал (0–10 В / 0–20 мА).
- Цифровые входы: 5 стандартных + 1 высокоскоростной (до 50 кГц).
- Цифровой выход: 1 высокоскоростной импульсный (HDO).
- Релейный выход: 1 группа (NO/NC).
5. Защитные функции и условия эксплуатации
- Защита: От перегрузки по току, перенапряжения, пониженного напряжения, перегрева, обрыва фазы, КЗ.
- Степень защиты: IP20.
- Охлаждение: Принудительное воздушное.
- Рабочая температура: от -10°C до +40°C.
6. Применение
AD10-011G-T4-B — это компактное, экономичное и надежное решение для базовых задач управления электродвигателями малой мощности, где не требуются расширенные функции и интерфейсы старших серий, но важны простота использования и стоимость.
Технические характеристики
- Мощность 11 кВт
- Напряжение 380 Вольт
- Ток 25 А
- Габариты 111*176*218.52 мм
