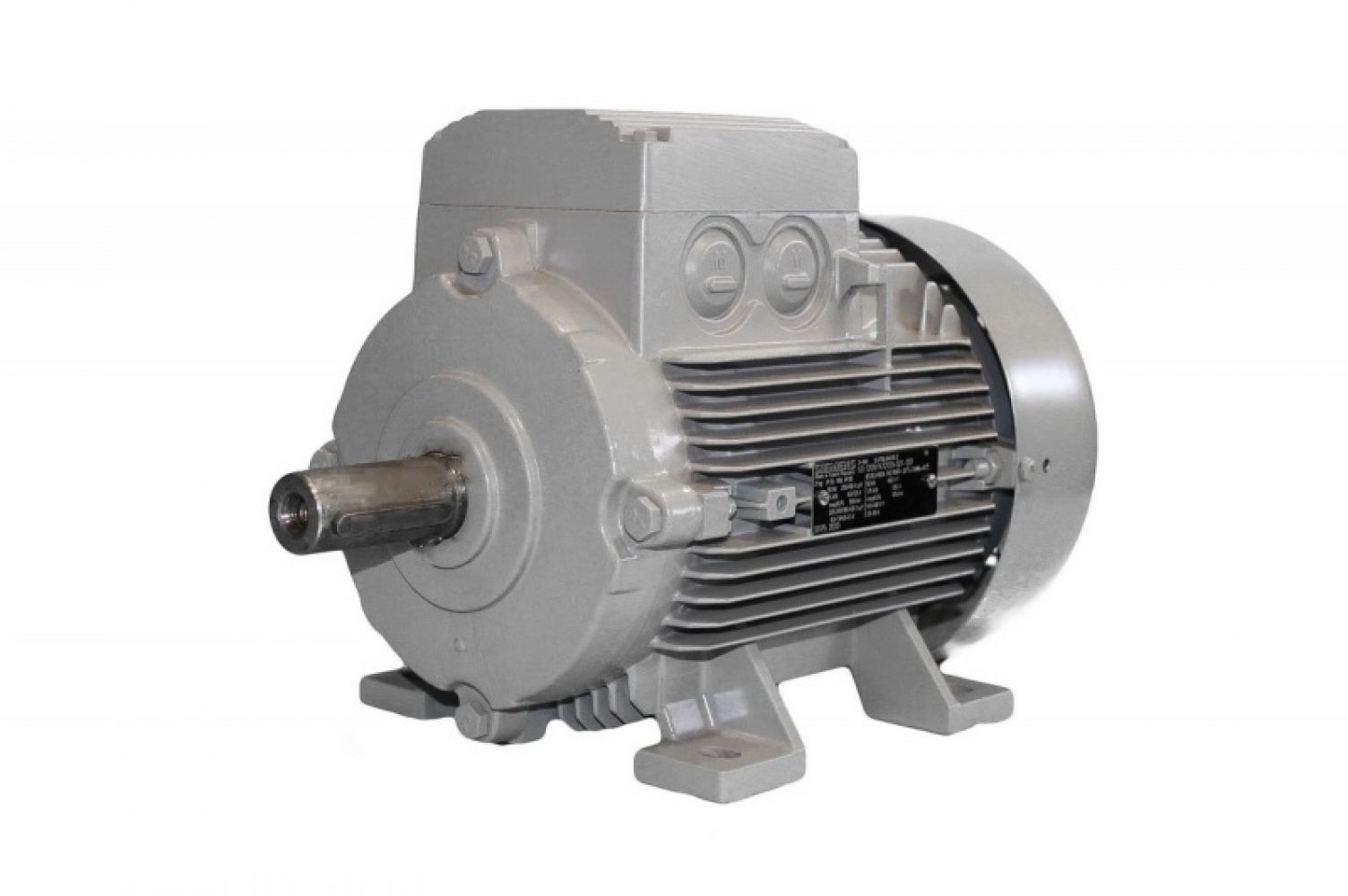

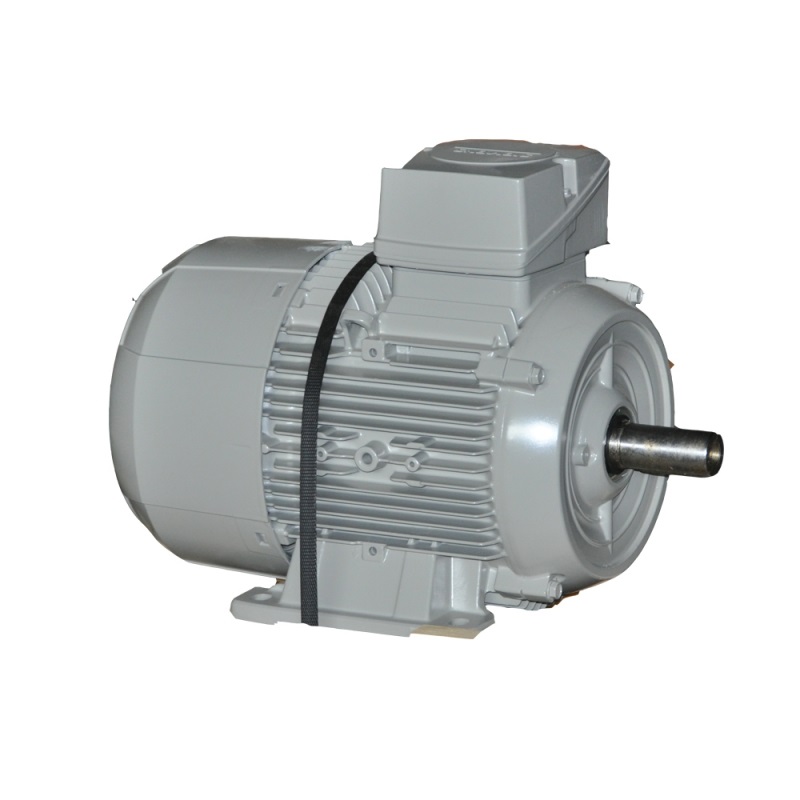

1LE1002-1DB43- 4JA4 (лапы+фланец IM B35)

Конструктивные исполнения по способу монтажа: IMB5/IMB35 1LE1002-1DB4... - размеры и схема

Описание электродвигателя 1LE1002-1DB43-

1LE1002-1DB43- - это  трехфазный асинхронный электродвигатель  переменного тока с цилиндрическим выходом вала, производства компании Сименс (SIEMENS). Электродвигатель состоит из ротора, который находится во внутренней части двигателя и является непосредственно вращающей частью электродвигателя, и статора, который неподвижен и представляет собой корпус двигателя, внутри неё имеются специальные пазы, куда пофазно уложены витки обмоток (статорная обмотка). Электродвигатель Сименс изготавливается в алюминиевом (1LA7/1LE1) корпусе закрытого обдуваемого исполнения, со степенью защиты IP55 (защита от пыли,  брызг воды и т.д.). Контрольный показатель стандартного электродвигателя, при относительной  влажности воздуха 60%, температура 40 Гр. Он поставляется в односкоростном исполнении.

Электродвигатель Siemens может  оснащаться дополнительными, встраемыми и пристраемыми опциями, зашифрованных в букве Z  и отраженном в марке электродвигателя. Самая распространенная опция Z с кодом  A11 (защита электродвигателя, РТС термисторами, встроенные, в обмотку двигателя, от перегрузки, перегрева) тепловая защита. А так же могут быть оснащены тормозом, противокондесатным подогревом, датчиком момента вращения и т. д.

Монтажное исполнение электродвигателя:

• 4AA4 (лапы IM B3)
• 4JA4 (лапы+фланец IM B35)
• 4FA4 (фланец IM B5)
• 4KA4(малый фланец IM B14)
• 4NA4(малый фланец+лапы IM B34)

Назначение электродвигателя

Асинхронный электродвигатели предназначен для промышленных установок (стандарт серии IEC/EN 60034(VDE 0530),  широко применяются в приводах металлообрабатывающих, деревообрабатывающих и других видов станков, кузнечнопрессовых, ткацких, грузоподъемных, землеройных машин, вентиляторов, насосов, компрессоров, в лифтах и т.д. Практически любое оборудование приводится  в движение при помощи встроенных в рабочих узлах, асинхронных электродвигателей. Широкий спектр приложений приводной техники обеспечивает не только возможность питание непосредственно от сети, но и от преобразователей частоты (электродвигатели данного типа подготовлены для работы с ЧП).

Технические характеристики

• Габарит 160L
• Мощность 15.0 кВт
• Обороты 1500 об/мин
• Напряжение 380/660 Вольт
• Вес 92.0 кг
• Габариты 604x300x314 мм
• Страна производитель Чехия
• Класс защиты IP 55
• Климатическое исполнение У2
• Номинальный ток - А

Инструкция к электродвигателю

Электрическая схема соединений, для подключения электродвигателя 1LA находится на внутренней части клеммной коробки или в паспорте электродвигателя . Переключение электродвигателя с одного напряжения на другое производится подключением обмоток «на звезду» или на «треугольник». Перед вводом в эксплуатацию обязательно  проверьте сопротивление изоляции. Двигатели имеют возможность для правого и левого вращения, в зависимости, как подсоединить сетевой кабель. Для долговечной и бесперебойной работы электродвигателя рекомендуем использовать защитную автоматику. Если Вы не нашли интересующую Вас информацию, Вы можете обратиться к нашим менеджерам и они с удовольствием ответят на все Ваши вопросы.

Аналоги электродвигателя

Полных  аналогов у электродвигателей Siemens , среди отечественных производителей  невозможно подобрать, т.к. отечественные электродвигатели производятся по стандарту ГОСТ, а импортные электродвигатели (ABB. Siemens и т.д.) по стандарту DIN.(не совпадают, либо  по присоединительным размерам, либо по техническим значениям.). Но если не критичны присоединительные размеры электродвигателя, рекомендуем рассмотреть электродвигатели АИР, с относительно низкими ценами. Наши специалисты с удовольствием помогут подобрать Вам  электродвигатель Аир производства России и Белоруссии.

Гарантия, мес.: 12 • Мощность: 15.0 кВт • Обороты: 1500 об/мин • Габариты: 604x300x314 мм • Номинальный ток: - А • Вес: 92.0 кг
