АИР 90L2Ж Исполнение IM2021

Тип двигателя

Число полюсов

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

l30

h31

d30

l1

l39

l10

b10

h

d10

d22

d20

d25

d1

b1

h5

АИР 90 L..Ж

2

431

224,5

250

28

118

125

140

90

12

14

215

180

19

6

21.5

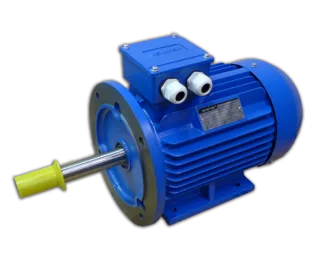

ОПИСАНИЕ ЭЛЕКТРОДВИГАТЕЛЯ АИР 90..Ж

АИР 90..ж - электродвигатель трехфазный асинхронный односкоростной с короткозамкнутым ротором. Выпускают с удлиненным валом и обозначают буквой «Ж» в конце марки. Рабочее колесо надевается на вал электродвигателя, образуя цельный продукт - моноблок. Двигатели изготавливают с напряжением 220/380 В при частоте сети 50Гц. Потребитель может заказать электродвигатель с другим значением напряжения до 690 В, с частотой сети по ГОСТу и с частотой сети по европейскому стандарту 50 Гц, и 60 Гц

НАЗНАЧЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ АИР 90..Ж

Электродвигатели АИР 90..Ж, в основном, используют для комплектации моноблочных насосов типа КМ.

СПОСОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ АИР 90..Ж

По способу монтажа электродвигатели изготавливаются в исполнении:

• IМ2089 - лапа-фланец - комбинированное исполнение (удлинненный вал)

Размеры, схема и чертеж электродвигателя АИР 90..Ж можно посмотреть на странице "".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АИР 90..Ж

Значение мощности и частоты вращения электродвигателя, вес и цены представлены в прайс-листе.

ИНСТРУКЦИЯ К ЭЛЕКТРОДВИГАТЕЛЮ АИР 90..Ж

Электрическая схема при подключении электродвигателя находится в паспорте электродвигателя или на внутренней части коробки. Используют электродвигатели в разных климатических условиях с умеренно-холодным УXЛ, умеренным У, холодным XЛ в том числе тропическим Т климатом в соответствии ГOCTом 15150.

Определяют категории размещения:

• 1 - на чистом воздухе;
• 2 - под покрытием (навесом), без воздействия прямых солнечных лучей и атмосферных осадков;
• 3 - в герметичных условиях, закрытые помещения без возможности регулировать климатические условия;
• 4 - в герметичных условиях, с возможностью регулировать климатические условия.

Эксплуатировать электродвигатель возможно при следующих условиях: при температуре окружающей среды, начиная с 40 C ниже нуля и заканчивая 40 C выше нуля, относительная влажность при температуре 25 С выше нуля до 98%, окружающая среда невзрывоопасная.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ:

АИР 90L2ЖУ2 IМ2089

• А - асинхронный;
• И - унифицированная серия;
• Р - привязка мощностей к установочным размерам;
• 90 - габаритный размер электродвигателя (высота между центром вала и основанием);
• L - размер установочный по длине станины;
• 2 - число полюсов двигателя;
• Ж - обозначения удлиненного вала;
• У2 - климатическое исполнение и категория размещения;
• IМ2089 - способ крепления к механизму(удлинненный вал).
