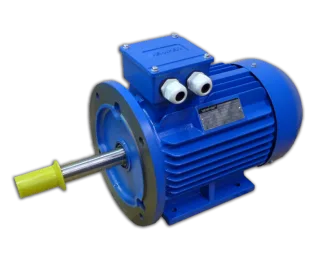

АИР 160М2Ж Исполнение IM2021

ОПИСАНИЕ ЭЛЕКТРОДВИГАТЕЛЯ АИР 160..Ж

АИР 160..ж - электродвигатель трехфазный асинхронный односкоростной с короткозамкнутым ротором. Выпускают с удлиненным валом и обозначают буквой «Ж» в конце марки. Рабочее колесо надевается на вал электродвигателя, образуя цельный продукт - моноблок. Двигатели изготавливают с напряжением 220/380 В при частоте сети 50Гц. Потребитель может заказать электродвигатель с другим значением напряжения до 690 В, с частотой сети по ГОСТу и с частотой сети по европейскому стандарту 50 Гц, и 60 Гц

НАЗНАЧЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ АИР 160..Ж

Электродвигатели АИР 160..Ж, в основном, используют для комплектации моноблочных насосов типа КМ.

СПОСОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ АИР 160..Ж

По способу монтажа электродвигатели изготавливаются в исполнении:

• IМ2089 - лапа-фланец - комбинированное исполнение

Размеры, схема и чертеж электродвигателя АИР 160..Ж можно посмотреть на странице "".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АИР 160..Ж

Значение мощности и частоты вращения электродвигателя, вес и цены представлены в прайс-листе.

ИНСТРУКЦИЯ К ЭЛЕКТРОДВИГАТЕЛЮ АИР 160..Ж

Электрическая схема при подключении электродвигателя находится в паспорте электродвигателя или на внутренней части коробки. Используют электродвигатели в разных климатических условиях с умеренно-холодным УXЛ, умеренным У, холодным XЛ в том числе тропическим Т климатом в соответствии ГOCTом 15150.

Определяют категории размещения:

• 1 - на чистом воздухе;

• 2 - под покрытием (навесом), без воздействия прямых солнечных лучей и атмосферных осадков;

• 3 - в герметичных условиях, закрытые помещения без возможности регулировать климатические условия;

• 4 - в герметичных условиях, с возможностью регулировать климатические условия.

Эксплуатировать электродвигатель возможно при следующих условиях: при температуре окружающей среды, начиная с 40 C ниже нуля и заканчивая 40 C выше нуля, относительная влажность при температуре 25 С выше нуля до 98%, окружающая среда невзрывоопасная.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ:

АИР 160M2ЖУ2 IМ2089

• А - асинхронный;

• И - унифицированная серия;

• Р - привязка мощностей к установочным размерам;

• 160 - габаритный размер электродвигателя (высота между центром вала и основанием);

• M - размер установочный по длине станины;

• 2 - число полюсов двигателя;

• Ж - обозначения удлиненного вала;

• У2 - климатическое исполнение и категория размещения;

• IМ2089 - способ крепления к механизму.

Гарантия, мес.: 12 • Мощность: 18.5 кВт • Обороты: 3000 об/мин • Габариты: 775x405x350 мм • Вес: 138.0 кг • Страна производитель: -
